Explorando o escurecimento PWM em acionadores de LED: Um guia abrangente

Bem-vindo ao nosso guia completo sobre a regulação da intensidade da luz LED. Se alguma vez se maravilhou com o brilho suave das luzes LED reguladas e se perguntou como se faz, está no sítio certo!

Introdução ao escurecimento de LEDs

A regulação da intensidade da luz LED consiste em manipular a saída de um aparelho de iluminação. Não se trata apenas de criar o ambiente perfeito; a regulação da intensidade da luz também desempenha um papel importante na poupança de energia e na redução de custos. Fascinante, não é? Vamos aprofundar o assunto!

A dupla função dos accionadores de LED

Poderá estar a perguntar-se: o que é que os controladores LED têm a ver com tudo isto? Bem, eles desempenham um papel duplo. Primeiro, actuam como conversores de energia, transformando a entrada da rede eléctrica em saídas baixas adequadas às luzes LED.

Controlador LED como conversor de energia

Como conversores de energia, os controladores de LED garantem que os LEDs recebem a quantidade certa de energia. Demasiado pouca, e não brilharão; demasiada, e podem queimar-se.

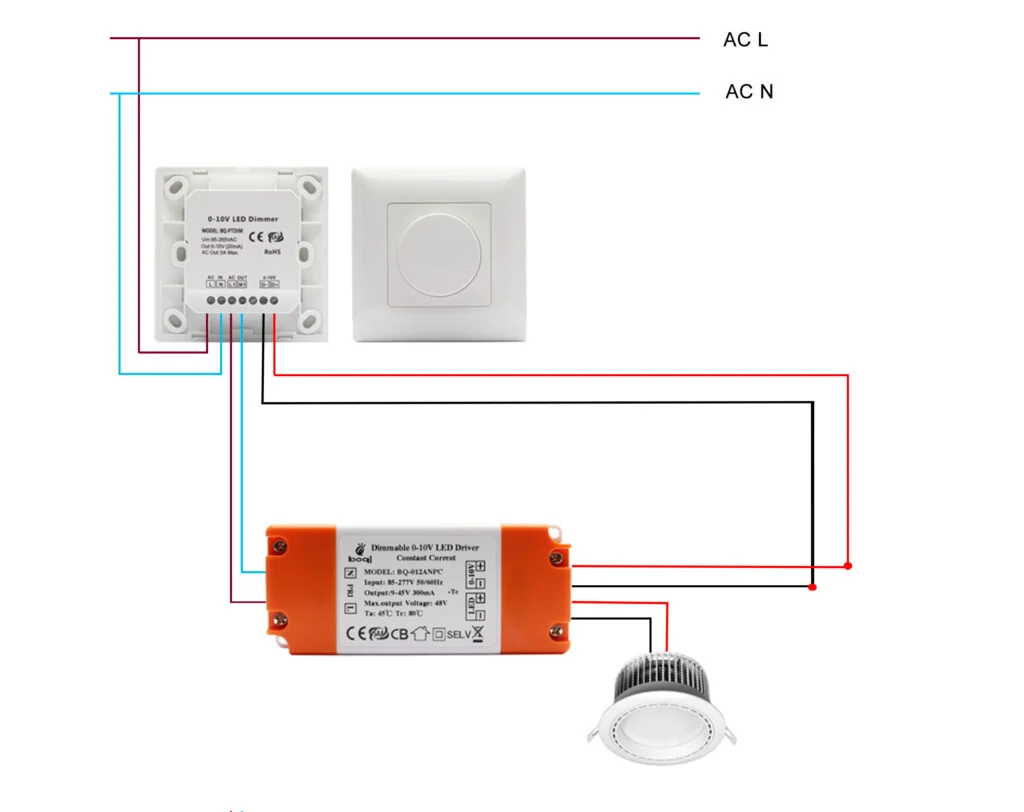

Controlador LED como regulador de intensidade

Em segundo lugar, Controladores LED atuar como reguladores de intensidade luminosaO controlo da quantidade de energia que entra nos LEDs. Esta capacidade de regular a energia faz com que os controladores LED sejam fundamentais para poupar energia e reduzir os custos energéticos. São como os maestros de uma orquestra, dirigindo o fluxo de energia para criar uma sala perfeitamente iluminada!

Dois métodos principais de regulação de fluxo luminoso: CCR e PWM

Diminuir a intensidade de uma luz LED não é uma brincadeira de crianças. Existem basicamente duas formas de regular a intensidade luminosa de um controlador LED, a Redução de Corrente Constante (CCR) e a Modulação por Largura de Impulso (PWM). Ambos os métodos têm os seus pontos fortes e aplicações, e a escolha entre eles depende muitas vezes de circunstâncias específicas.

 Análise aprofundada da Redução de Corrente Constante (CCR)

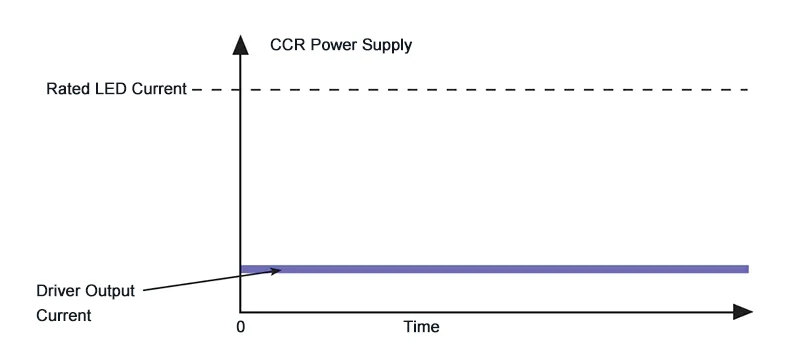

Vamos fazer um desvio e analisar mais de perto o primeiro método, o CCR. É também conhecido como regulação analógica da intensidade luminosa. A ideia-chave por detrás do CCR é bastante simples: se reduzir a corrente que passa pelo LED, reduz a sua saída e, voilá, tem dimming!

Prós e contras do CCR

O CCR é frequentemente preferido em situações em que os condutores estão longe da fonte de alimentação, em áreas húmidas e em aplicações exteriores. É também a escolha ideal em locais com normas rigorosas de interferência electromagnética (EMI). No entanto, a desvantagem deste método é que a fidelidade da cor pode ser afetada quando se regulam LEDs brancos de alto brilho ou de uma só cor.

Compreender a Modulação por Largura de Impulso (PWM) em pormenor

O próximo passo no menu é PWM. Ao contrário do CCR, que reduz a corrente, o PWM reduz a intensidade da luz alternando rapidamente a corrente entre ligada e desligada. A fonte de alimentação principal do LED não muda, mas sim o ciclo de trabalho da corrente. Esta é a técnica de modulação por largura de pulso em poucas palavras.

 Prós e contras do PWM

O PWM tem uma vasta gama de aplicações, desde a regulação de intensidade de LEDs e painéis solares a motores. A vantagem significativa do PWM é o facto de manter a fidelidade da cor ao longo de toda a gama de regulação da intensidade luminosa. No entanto, a desvantagem é que pode produzir mais EMI do que o escurecimento analógico, pelo que requer uma conceção e testes cuidadosos para conformidade com EMI.

Mergulho profundo no escurecimento PWM

Tendo compreendido o básico, vamos dar um passo em frente nos meandros do escurecimento PWM. A regulação PWM consiste em ajustar a corrente nos controladores LED utilizando o mecanismo PWM. Consequentemente, o controlador LED torna-se regulável, proporcionando flexibilidade e adaptabilidade no design de iluminação.

O PWM comuta a corrente a uma frequência elevada, variando entre 0 e a saída máxima, ou a corrente nominal. Isto cria uma relação entre o tempo ligado e o tempo desligado, que controla o brilho do LED.

Modulação de largura de pulso como sinal de escurecimento

Pense nos sinais de modulação por largura de pulso como trens de pulsos, formando uma bela série de ondas quadradas. Cada sinal é composto por um ponto alto e um ponto baixo. A duração em que o sinal permanece alto é o 'tempo ligado', enquanto a duração em que permanece baixo é o 'tempo desligado'.

Importância do ciclo de trabalho no PWM

Como o ciclo de funcionamento afecta o brilho dos LEDs

No mundo PWM, a medida de tempo que o sinal permanece alto é chamada de ciclo de trabalho. Por exemplo, se um sinal estiver constantemente ligado, esse é um ciclo de trabalho de 100%. É possível controlar o tempo de ativação de um sinal PWM. Por exemplo, se o ciclo de funcionamento do PWM estiver definido para 50%, isso significa que o sinal funciona 50% no tempo ligado e 50% no tempo desligado. É essencial notar que o ciclo de funcionamento pode variar entre 0% e 100%.

Aqui está uma imagem para uma melhor

O papel da frequência no sinal PWM

Como a frequência e o ciclo de trabalho interagem

Outro aspeto importante do sinal PWM é a sua frequência. A frequência determina a rapidez com que o sinal PWM completa um ciclo, em que um ciclo é o tempo total necessário para o sinal ligar e desligar. Equilibrar o ciclo de trabalho e a frequência do sinal PWM permite um controlador de LED regulável.

PWM como saída de driver de LED

Do sinal PWM ao controlo do brilho do LED

Quando o sinal PWM é convertido numa tensão CC, resulta numa saída de controlador de LED PWM. Este circuito corta as correntes DC dos LEDs a alta frequência entre o estado ligado e desligado. Curiosamente, o olho humano não consegue notar esta cintilação de alta frequência, o que resulta numa alteração da saída de luz do LED.

Conclusão: A importância de compreender o escurecimento PWM em accionadores de LED

No mundo em constante evolução da tecnologia de iluminação, é vital compreender a regulação de fluxo luminoso PWM. Não só ajuda na conservação de energia, como também aumenta significativamente a flexibilidade do design de iluminação. Ao tirar partido da regulação PWM, é possível criar ambientes de iluminação variados, garantindo simultaneamente a eficiência energética.

Agora que está equipado com estes conhecimentos, está pronto para embarcar na sua viagem no mundo da iluminação LED. Lembre-se sempre de que cada luz reduzida não só contribui para a poupança de energia, como também abre caminho para um futuro sustentável.
