Valaistuksella on ratkaiseva merkitys oikean tunnelman luomisessa stadionille. Yksi stadionvalaistuksen mullistaneista tekniikoista on DMX-järjestelmä (Digital Multiplex Signal). Tässä artikkelissa syvennytään DMX-järjestelmien maailmaan, niiden historiaan, niiden asentamiseen sekä DMX-jakajien ja vahvistuksen käsitteeseen.
Johdatus DMX-järjestelmiin
DMX-järjestelmät ovat standardi digitaalisille viestintäverkoille, joita käytetään yleisesti näyttämövalaistuksessa ja efekteissä. Ne oli alun perin tarkoitettu valon himmentimien ohjaamiseen, jotka käyttivät alun perin erilaisia yhteensopimattomia, omia protokollia. Sittemmin DMX512-järjestelmää on kuitenkin sovellettu monien muiden näyttämövalojen ja -efektien ohjaamiseen, mikä tekee siitä monipuolisen ratkaisun valosuunnittelijoille.
DMX:n perusteet
DMX, lyhenne sanoista Digital Multiplex, on viestintäprotokolla, jota käytetään useimmissa automaattisissa valaistusjärjestelmissä. Se on tapa, jolla valaistuskonsoli (tai tietokone) voi keskustella valojen kanssa. DMX-tiedot lähetetään sarjatietovirtana, jolla voidaan ohjata jopa 512 kanavaa linjaa kohti. Kullekin kanavalle voidaan antaa arvo 0-255, joka voi edustaa mitä tahansa voimakkuus- ja väriarvoja tai sijaintitietoja.
Intensiteettitasot
Intensiteettitasoilla tarkoitetaan valon kirkkautta tai himmeyttä. DMX-järjestelmässä kukin kanava voi ohjata valaisimen voimakkuutta. Kanavalle määritetty arvo, joka vaihtelee välillä 0-255, määrittää voimakkuuden tason. Arvo 0 tarkoittaa yleensä, että valo on pois päältä (ei voimakkuutta), ja arvo 255 tarkoittaa, että valo on maksimikirkkaimmillaan.
Väriarvot
Väriarvot viittaavat tiettyyn väriin, jonka valo voi tuottaa. DMX-järjestelmässä väriä ohjataan usein useilla kanavilla, joista kukin edustaa pääväriä (yleensä punaista, vihreää ja sinistä, RGB). Vaihtelemalla näiden päävärien (joille kullekin on annettu arvo välillä 0-255) voimakkuutta voidaan tuottaa monenlaisia värejä.
Tietoja asemasta
Sijaintitiedot ovat erityisen tärkeitä liikkuville valoille, joita käytetään esimerkiksi näyttämöesityksissä tai konserteissa. DMX-järjestelmässä yhtä tai useampaa kanavaa voidaan käyttää liikkuvan valon sijainnin ohjaamiseen. Kanavalle määritetty arvo voi edustaa tiettyä asentoa tai kulmaa, johon valon pitäisi liikkua. Tämä mahdollistaa valojen liikkeen tarkan hallinnan, mikä mahdollistaa monimutkaisten valotehosteiden ja -kuvioiden luomisen.
DMX:n historia
DMX:n kehitti ensimmäisen kerran vuonna 1986 Yhdysvaltain teatteritekniikan instituutin (USITT) insinööritoimikunta. Tavoitteena oli standardoida monet erilaiset olemassa olevat valaistusprotokollat yhdeksi, jonka avulla eri valmistajien tuotemerkit voivat toimia yhdessä. Vuonna 2004 ANSI hyväksyi DMX:n asynkroniseksi sarjadigitaaliseksi tiedonsiirtostandardiksi valaistuslaitteiden ja -lisävarusteiden ohjausta varten.
DMX-järjestelmän asentaminen
DMX-järjestelmän asentamiseen kuuluu muutama tärkeä vaihe. Ensinnäkin sinun on otettava huomioon ohjattavien valaisimien ja kanavien määrä. Jokaiselle valaisimelle on määritettävä DMX-osoite DMX-dekooderiyksikön kautta. Sinun on myös harkittava kunkin valaisimen tehotasoa, sillä kukin DMX-ohjain kestää tietyn määrän tehoa ennen kuin se voi ylikuormittua.
DMX-järjestelmän kytkentä
DMX on aina kytketty sarjatopologiaan juuri yksikköosoitteiden vuoksi. Kun olet kytkenyt kaikki yksikön/laitteen valot sarjaan, siirryt seuraavaan laitteeseen "Daisy chaining -menetelmällä". Tässä menetelmässä ensimmäinen DMX-kaapeli syötetään ensimmäiseen valaisimeen, ja tämän kaapelin lähtö ensimmäisestä valaisimesta muodostaa toisen valaisimen tulon ja niin edelleen.
DMX-jakajien ja vahvistuksen ymmärtäminen
Jos sinulla on enemmän kuin 32 laitetta/valoa yhdessä ketjussa, sinun on jaettava DMX-kaapeli useampaan linjaan. DMX-jakaja, joka tunnetaan myös nimellä DMX Opto-split tai DMX-repeater, jakaa yksittäisen kaapelin, ja kukin tuloksena syntyvä linjajakaja voi hallita 32 laitetta. DMX-jakaja toimii kopioimalla DMX-lähtö useaan kertaan.
DMX512-A: päivitys aikaisempiin DMX-versioihin nähden
DMX512-A on PLASA-järjestön ylläpitämä amerikkalaisen kansallisen standardointilaitoksen standardi. Tämä uudempi versio, viralliselta nimeltään ANSI E1.11, sisältää uusia ominaisuuksia ja määritelmiä.
DMX512-A:n uudet ominaisuudet
DMX512-A tuo mukanaan useita uusia ominaisuuksia, kuten taaksepäin yhteensopivuuden, järjestelmätietopaketin (SIP), tekstipaketin, asennustestipaketin, valmistajan yksilöllisen tunnistuskoodijärjestelmän ja RDM/ etähallintaprotokollan.
| Päivitys | Kuvaus |
| Uudet aloituskoodit | DMX512-A mahdollistaa uusien käynnistyskoodien käytön. Näillä aloituskoodeilla voidaan määritellä myöhemmät tiedot eri tavoin, mikä mahdollistaa suuremman joustavuuden lähetettävissä tiedoissa. |
| Tekstipaketit | DMX512-A mahdollistaa tekstipakettien lähettämisen. Tämä mahdollistaa monimutkaisempien tietojen, kuten valojen nimien tai ohjeiden lähettämisen. |
| Järjestelmän tietopaketit | DMX512-A ottaa käyttöön järjestelmätietopaketit (SIP). Nämä paketit voivat sisältää tietoja järjestelmän tilasta, kuten valon lämpötilasta tai virtapiirin tilasta. |
| Testipaketit | DMX512-A ottaa käyttöön testipaketit. Näiden pakettien avulla voidaan testata datayhteyden eheys ja varmistaa, että kaikki laitteet toimivat oikein. |
| Lisääntynyt laiteyhteensopivuus | DMX512-A lisää laitteiden yhteensopivuutta. Tämä saavutetaan käyttämällä standardoituja vastauksia tiettyihin komentoihin, jolloin eri laitteiden on helpompi kommunikoida keskenään. |
| Yhteensopivuus taaksepäin | DMX512-A on taaksepäin yhteensopiva alkuperäisen DMX512-protokollan kanssa. Tämä tarkoittaa, että DMX512:lle suunniteltuja laitteita voidaan edelleen käyttää DMX512-A:n kanssa. |
| RDM (Remote Device Management) | DMX512-A esittelee RDM:n. Tämä mahdollistaa kaksisuuntaisen viestinnän ohjaimen ja laitteiden välillä, jolloin laitteet voivat lähettää palautetta ohjaimelle. |
DMX512-A:n uudet standardimääritelmät
DMX512-A-standardin uusiin määritelmiin kuuluvat datayhteyden korkeampi sähköinen suojaustaso, sallitut maadoituskäytännöt, nastojen 4 ja 5 käyttö ja liittimen käyttö.
| Määritelmät | Kuvaus |
| Sähköinen suojaus | DMX512-A sisältää korkeamman tason sähköisen suojan datayhteyttä varten. Näin varmistetaan käytettävien laitteiden turvallisuus ja pitkäikäisyys. |
| Maadoituskäytännöt | Standardissa määritellään sallitut maadoituskäytännöt. Tämä on tärkeää laitteiden ja niitä käyttävien ihmisten turvallisuuden kannalta. |
| Nastojen 4 ja 5 käyttö | Aiemmin varattujen nastojen 4 ja 5 käyttö on nyt määritelty DMX512-A-standardissa. Näitä nastoja voidaan käyttää eri tarkoituksiin, kuten palautusdataan, teksti-/datalinkkiin tai tulevaan standardointiin. |
| Liittimen käyttö | Standardissa määritellään käytettävän liittimen tyyppi. Yleisin tyyppi on 5-napainen XLR-liitin, mutta standardi sallii myös muita tyyppejä, kuten 3-napaisen XLR-liittimen. |
DMX stadionin valaistuksessa
DMX-järjestelmät on otettu laajalti käyttöön stadionvalaistuksessa niiden monipuolisuuden ja tehokkuuden vuoksi. Ne mahdollistavat valaisimien tarkan hallinnan, mikä mahdollistaa dynaamisten ja kiehtovien valotehosteiden luomisen. Lisäksi DMX-järjestelmät eivät ole valmistajakohtaisia, mikä tarkoittaa, että voit käyttää samassa asennuksessa eri merkkien DMX-sertifioituja laitteita ilman, että saat ristiriitaisia tuloksia.
DMX:n edut stadionin valaistuksessa
Joustavuus ja valvonta
Yksi DMX:n tärkeimmistä eduista stadionvalaistuksessa on sen tarjoama joustavuus ja hallinta. DMX:n avulla voit ohjata jokaista valoa erikseen, jolloin voit luoda monimutkaisia ja dynaamisia valotehosteita. Tämä on erityisen hyödyllistä stadioneilla, joilla valaistusta on säädettävä usein eri tapahtumien vuoksi.
Tehokkuus ja energiansäästö
DMX-järjestelmät ovat myös erittäin tehokkaita, mikä voi johtaa merkittäviin energiansäästöihin. Koska DMX mahdollistaa jokaisen valon tarkan hallinnan, voit varmistaa, ettei energiaa mene hukkaan. Tämä on erityisen tärkeää stadioneilla, joilla on usein satoja tai jopa tuhansia valoja.
Monipuolisuus ja yhteensopivuus
DMX on monipuolinen ja yhteensopiva järjestelmä. Se ei ole valmistajakohtainen, joten voit käyttää samassa asennuksessa eri merkkien DMX-sertifioituja vaihteita ilman, että saat ristiriitaisia tuloksia. Tämä tekee siitä kustannustehokkaan ratkaisun stadionvalaistukseen.
Todellisia esimerkkejä DMX:n käytöstä stadionin valaistuksessa
Esimerkki 1

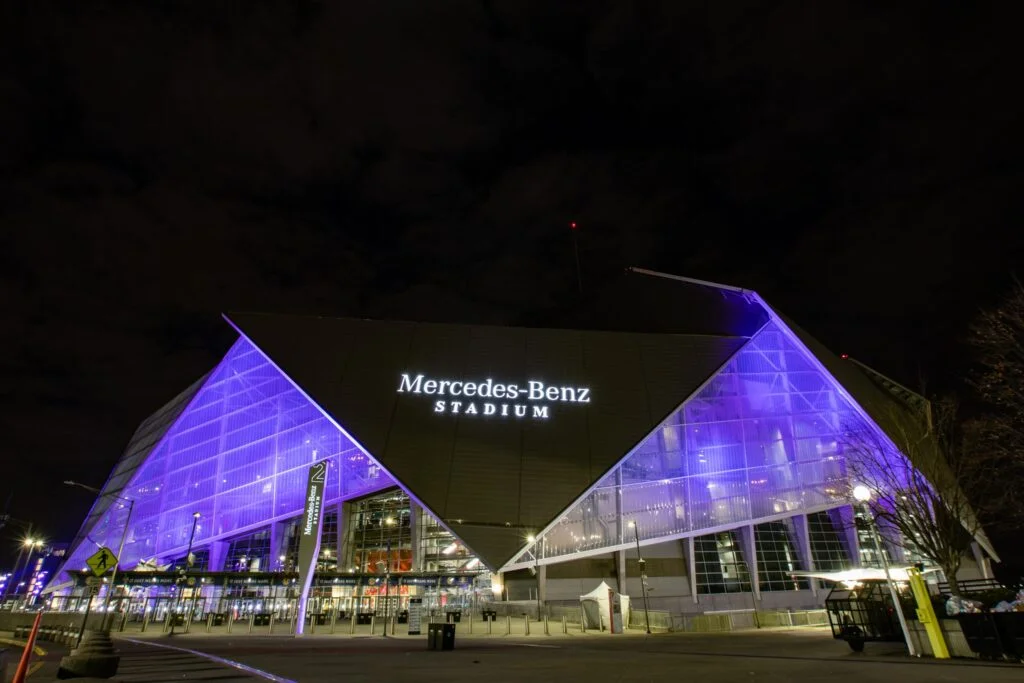

Yksi esimerkki DMX:n käytöstä stadionien valaistuksessa on Atlantassa, Yhdysvalloissa sijaitsevan Mercedes-Benz-stadionin valaistusjärjestelmä. Stadionilla käytetään DMX-järjestelmää yli 2 000 LED-valon ohjaamiseen ja dynaamisten valotehosteiden luomiseen eri tapahtumia varten.
Esimerkki 2
Toinen esimerkki on Wembley Stadium Lontoossa, Yhdistyneessä kuningaskunnassa. Stadionin valaistusta ohjataan DMX-järjestelmällä, joka mahdollistaa tarkat säädöt eri tapahtumien tunnelman mukaan.
Esimerkki 3
Myös Münchenin Allianz-areenalla Saksassa käytetään DMX-järjestelmää valaistukseen. Järjestelmän avulla stadion voi vaihtaa ulkovalaistuksen väriä, mikä luo katsojille ainutlaatuisen visuaalisen kokemuksen.
Päätelmä
Yhteenvetona voidaan todeta, että DMX-järjestelmät ovat mullistaneet tavan valaista stadionit ja tarjoavat ennennäkemätöntä valvontaa ja joustavuutta. Olitpa sitten valaistussuunnittelija, stadionpäällikkö tai vain utelias lukija, DMX-järjestelmien toiminnan ymmärtäminen voi avata mahdollisuuksia täynnä olevan maailman.
UKK
Mikä on DMX-järjestelmä?
DMX-järjestelmä on standardi digitaalisille tietoliikenneverkoille, joita käytetään yleisesti näyttämövalaistuksessa ja -efekteissä.
Miksi DMX on tärkeä stadionvalaistuksessa?
DMX mahdollistaa valaisimien tarkan hallinnan, mikä mahdollistaa dynaamisten ja kiehtovien valotehosteiden luomisen stadioneilla.
Mikä on DMX-jakaja?
DMX-jakaja, joka tunnetaan myös nimellä DMX Opto-split tai DMX-repeater, on laite, joka jakaa yhden DMX-kaapelin useammaksi linjaksi, joista kukin pystyy hallitsemaan 32 laitetta.
Kuinka monta laitetta yksi DMX-kaapeli voi pitää sisällään?
Yhdellä DMX-kaapelilla voidaan käsitellä mukavasti 32 vakiolaitetta.
Onko DMX valmistajakohtainen?
Ei, DMX ei ole valmistajakohtainen. Voit käyttää samassa asennuksessa eri merkkisiä DMX-sertifioituja vaihteita ilman, että saat ristiriitaisia tuloksia.
