Vejo muitos engenheiros travados ao escolher entre dimerização 0–10V e 1–10V. A escolha errada leva a cintilação, tempo perdido e custos inesperados.
O 0–10V usa controle por fonte de corrente que atinge o desligamento total real, enquanto o 1–10V usa controle por dreno de corrente que para em 10%. Essa diferença afeta a compatibilidade, a instalação e a qualidade final da dimerização.
Ambos os padrões parecem semelhantes. Ambos usam os mesmos dois fios. Ambos parecem simples. Mas vêm de épocas diferentes na história da iluminação. Aprendi isso da maneira mais difícil quando trabalhei em projetos de retrofit mistos de LED e fluorescente. É por isso que quero dividir o tópico com linguagem simples e histórias reais.
Entendendo o Básico: O Que 0–10V e 1–10V Realmente Significam?
Muitos compradores assumem que ambos os padrões se comportam da mesma forma. Eles parecem idênticos nos desenhos. Ambos usam sinais analógicos de baixa tensão. Mas sua lógica é muito diferente.
O dimming 0–10V envia uma tensão de 0 a 10V para controlar o brilho, enquanto o dimming 1–10V puxa corrente para definir o brilho entre 10% e 100%.
Como os Dois Sistemas Funcionam em Sua Essência
0–10V: Uma Filosofia de Fonte de Corrente
Um driver 0–10V cria uma pequena tensão de referência. O dimer reduz esse sinal até 0V. Quando o sinal atinge 0V, o driver de LED emite zero luz. É por isso que o 0–10V se tornou o padrão para sistemas de LED que precisam de dim-to-off completo.
1–10V: Um Legado de Dreno de Corrente
Um dimer 1–10V puxa corrente do driver. Ele não pode atingir abaixo de 1V. Isso significa que o nível mínimo fica em torno de 10%. Este sistema vem do controle de reatores fluorescentes, onde lâmpadas não podem operar abaixo de uma certa corrente de arco.
Tabela de Comparação Rápida
| Característica | 0–10V | 1–10V |
|---|---|---|
| Tipo de Controle | Fonte de Corrente | Sumidouro de Corrente |
| Nível Mínimo | 0% (desligado) | ~10% |
| Origem | Iluminação LED | Reatores Fluorescentes |
| Melhor Uso | Arquitetural / dimming profundo | Retrofit / sistemas legados |
Ambos são analógicos, simples e baratos. Mas eles se comportam de maneiras diferentes que importam muito quando você inicia um projeto.
Como Cada Padrão se Comporta em Projetos de Iluminação do Mundo Real?
Em instalações reais de projetos, pequenos detalhes se tornam grandes problemas. Já vi instaladores misturarem ambos os sistemas por engano. O resultado é um dimming ruim e clientes irritados.
O 0–10V tem melhor desempenho quando você precisa de dimming profundo suave, enquanto o 1–10V é estável para sistemas mais antigos que não precisam de dim-to-off completo.
Comportamento Real em Projetos Explicado
Suavidade em Níveis Baixos
O 0–10V oferece melhor controle perto de 1% porque o driver entende cada pequena mudança no sinal. O 1–10V atinge seu limite mínimo cedo demais.
Estabilidade em Longos Trechos de Cabo
O 1–10V pode sofrer deriva quando os cabos são longos, pois depende de puxar corrente. A queda de tensão altera o comportamento. O 0–10V lida melhor com isso.
Luminárias Mistas
Os problemas começam quando um projeto contém tanto drivers de LED quanto reatores antigos. Um único dimer não pode controlar ambos corretamente. Tive que explicar isso muitas vezes a compradores que queriam economizar tempo e manter o dimer existente.
Tabela de Desempenho no Mundo Real
| Cenário | Melhor Padrão | Motivo |
|---|---|---|
| Hotéis e restaurantes | 0–10V | Dimming profundo e ambiente |
| Armazéns | 1–10V | Retrofits simples, sem necessidade de 0% |
| Renovação com reatores antigos | 1–10V | Combina com a infraestrutura existente |
| Arquitetural de alto padrão | 0–10V | Dimming suave e silencioso |
Dimming não é apenas sobre números. É sobre a sensação da luz em um espaço.
Por Que os Fabricantes de Iluminação Ainda Usam Ambos os Padrões?
As pessoas frequentemente me perguntam por que os fabricantes não simplesmente abandonam o 1–10V e movem tudo para o 0–10V. A resposta é simples.
Ambos os padrões permanecem porque o mercado ainda tem sistemas legados fluorescentes e muitos edifícios não estão prontos para religação.
Por Que o 1–10V Ainda Existe
Edifícios Legados
Edifícios antigos ainda usam reatores fluorescentes com controle 1–10V. Mudar para 0–10V requer religação ou substituição de reatores. Isso adiciona custo de mão de obra.
Sensibilidade Orçamentária
Alguns clientes só querem dimming básico. Eles não precisam de 0%. Eles não querem pagar mais.
Estabilidade para Certas Cargas
Ambientes industriais às vezes preferem 1–10V porque é previsível. Eles não focam em ambiente.
Por Que o 0–10V Domina a Iluminação LED
LED Adora Controle de Nível Baixo
Drivers de LED podem ir até quase zero corrente. O 0–10V combina perfeitamente com esse comportamento.
Códigos de Energia
Muitas regiões exigem que luzes façam dim-to-off com sensores de ocupação. O 1–10V não pode atender a esse requisito.
Melhor Adequação aos Projetos de Iluminação Atuais
Projetos arquiteturais e comerciais querem cenas flexíveis e conforto visual. O 0–10V oferece mais controle.
O mercado não é uniforme. Cada região, tipo de edifício e orçamento de projeto puxa os padrões em direções diferentes.
Diferenças Técnicas Que Importam para Drivers de LED e Dimmers?
A diferença técnica entre 0–10V e 1–10V é pequena no papel, mas enorme na prática.
O 0–10V envia tensão do driver, enquanto o 1–10V puxa corrente do driver. Isso muda como dimers, drivers e comprimentos de cabo se comportam.
Quatro Pontos Técnicos Que Importam
Direção do Fluxo de Corrente
0–10V = o driver fornece tensão
1–10V = o dimer puxa corrente
Esta é a raiz de todos os problemas de compatibilidade.
Comportamento do Nível Mínimo
0–10V atinge verdadeiros 0%
1–10V para em torno de 10%
Isso afeta o ambiente e a economia de energia.
Curva de Controle
A maioria dos drivers de LED usa uma curva não linear. Dimmers 0–10V geralmente combinam melhor. Misturar curvas causa cintilação em níveis baixos.
Isolamento e Segurança
Bons drivers de LED fornecem isolamento no circuito de dimerização. Os baratos não. Drivers 1–10V às vezes omitem o isolamento porque funcionam apenas em sistemas simples.
Tabela de Comparação Técnica
| Fator Técnico | 0–10V | 1–10V |
|---|---|---|
| Direção da corrente | Do driver | Para o driver |
| Curva de dimerização | Extremo inferior suave | Extremo inferior limitado |
| Dimerização profunda | Sim | Não |
| Risco de incompatibilidade | Alto se misturado | Alto se misturado |
Hardware melhor reduz o risco, mas não pode mudar os princípios fundamentais.
Desafios de Compatibilidade e Como a boqi os Resolve?
Ajudei muitos clientes a corrigir projetos onde a dimerização falhou. A causa raiz era sempre compatibilidade. O dimmer esperava um padrão. O driver fornecia o outro.
boqi resolve desafios de compatibilidade com rotulagem clara, drivers de modo duplo, dimmers de alta compatibilidade, eletrônica de dimerização estável e orientação detalhada de fiação.
Problemas Comuns de Compatibilidade
Misturando Drivers 0–10V com Dimmers 1–10V
O resultado é um desempenho instável no extremo inferior. As luzes podem não desligar.
Longos Trechos de Cabo
A queda de tensão altera a curva de dimerização. Ambos os sistemas sofrem, mas 1–10V falha mais cedo.
Dimmers Baratos
Alguns dimmers emitem sinais ruidosos. Drivers de LED amplificam esse ruído em cintilação.
Como a boqi Melhora a Compatibilidade
Especificações Claras
Sempre aconselho os compradores a verificar:
– tipo de dimerização
– corrente de dimerização
– interpretação do sinal
– limite mínimo de tensão
boqi rotula isso claramente.
Drivers de Modo Duplo
Os drivers de LED boqi podem definir comportamento 0–10V ou 1–10V conforme a demanda dos compradores.

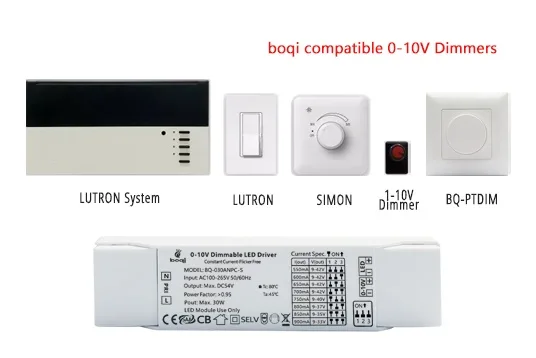

Dimmers de Alta Compatibilidade
boqi tem seu próprio design dimmer de LED 0-10V, que é altamente compatível com driver de LED dimerizável 0-10V boqi e drivers de LED 0-10V de outras marcas.
Circuitos Limpos e de Baixo Ruído
Os designs boqi reduzem a cintilação e previnem tremulação em níveis em torno de 1V.
Guias de Fiação
Incluo diagramas de fiação para instaladores. Isso evita misturar padrões.
Boa engenharia reduz falhas. Comunicação clara remove o restante.
Escolhendo o Padrão Certo para Seu Próximo Projeto?
Frequentemente oriento compradores nessa decisão. Sempre depende das necessidades do projeto, orçamento e infraestrutura existente.
Escolha 0–10V quando quiser dimerização profunda e comportamento moderno de LED. Escolha 1–10V ao trabalhar com reatores legados ou quando desligar até 0 não for necessário.
Estrutura Simples de Decisão
Escolha 0–10V Se:
- Você quer desligar até 0
- Você usa drivers de LED modernos
- Você precisa de ambiente suave
- Você se preocupa com códigos de energia
- Você planeja nova construção
Escolha 1–10V Se:
- Você mantém reatores fluorescentes
- Você não precisa de 0%
- Você quer baixo custo de sistema
- Você faz retrofit sem religar
Tabela de Exemplo de Projeto
| Tipo de Projeto | Padrão Recomendado | Motivo |
|---|---|---|
| Hotel de luxo | 0–10V | Dimerização profunda |
| Retrofit em escola pública | 1–10V | Compatível com reatores antigos |
| Novo armazém | 0–10V | Sensores + modo off |
| Reforma de escritório | Depende | Verificar fiação existente |
A decisão correta reduz custos e evita reclamações de clientes.
Perspectiva Futura: Um Padrão Substituirá o Outro?
Muitos esperam que o 1–10V desapareça em breve. Mas não acredito nisso. O setor se move lentamente.
O 0–10V continuará dominando a iluminação LED, mas o 1–10V sobreviverá em mercados de retrofit porque os custos de religação são altos.
O Que Vejo Acontecendo
O LED Continua Crescendo
Isso ajuda o 0–10V porque ele se alinha melhor ao comportamento do LED.
Fluorescentes Declinam, Mas Lentamente
Milhões de edifícios ainda usam luminárias fluorescentes. Eles não farão upgrade de uma só vez.
Pressão de Custo Permanece
Alguns projetos sempre escolhem a opção mais barata.
Protocolos Digitais Crescem
DALI, PWM e controle sem fio vão se expandir, mas não eliminarão o dimming analógico tão cedo. Muitos compradores ainda querem algo simples.
Minha Previsão de Longo Prazo
- O 0–10V se torna o principal sistema analógico
- O 1–10V se torna um nicho legado
- Protocolos digitais crescem, mas coexistem
A iluminação evolui, mas não em saltos repentinos. O mercado carrega demandas antigas e novas.
Conclusão
Ambos os padrões de dimming sobrevivem porque atendem a necessidades diferentes. Escolha o que se encaixa no seu projeto, não o que parece “mais novo”.”
