Việc lựa chọn giữa leading-edge và trailing-edge cho bộ điều khiển CC đã làm trì hoãn một lần ra mắt sản phẩm của khách hàng chúng tôi vào năm ngoái. Chọn sai, và các khiếu nại về nhấp nháy sẽ tràn ngập. Phòng thí nghiệm Thâm Quyến của chúng tôi thấy điều này hàng tuần.
Điều chỉnh độ sáng leading-edge cắt phần đầu của mỗi nửa chu kỳ AC, trong khi trailing-edge cắt phần cuối. Một bộ điều khiển dòng điện không đổi (CC) tương thích phase-cut phát hiện dạng sóng còn lại và điều chỉnh dòng điện LED tương ứng. Không có phương pháp nào tốt hơn tuyệt đối—bộ điều khiển phải hỗ trợ cụ thể phương pháp điều chỉnh độ sáng đã chọn trên phạm vi tải và dải điều chỉnh yêu cầu.
Câu trả lời ngắn gọn đó che giấu rất nhiều chi tiết kỹ thuật. Dưới đây, tôi sẽ phân tích cách hoạt động của từng phương pháp, phương pháp nào phù hợp với dòng sản phẩm của bạn, cách tránh các lỗi tương thích, và cách phát triển tùy chỉnh hoạt động cho các thương hiệu nhãn riêng.
Điều chỉnh độ sáng leading-edge và trailing-edge thực sự khác nhau như thế nào đối với bộ điều khiển CC?

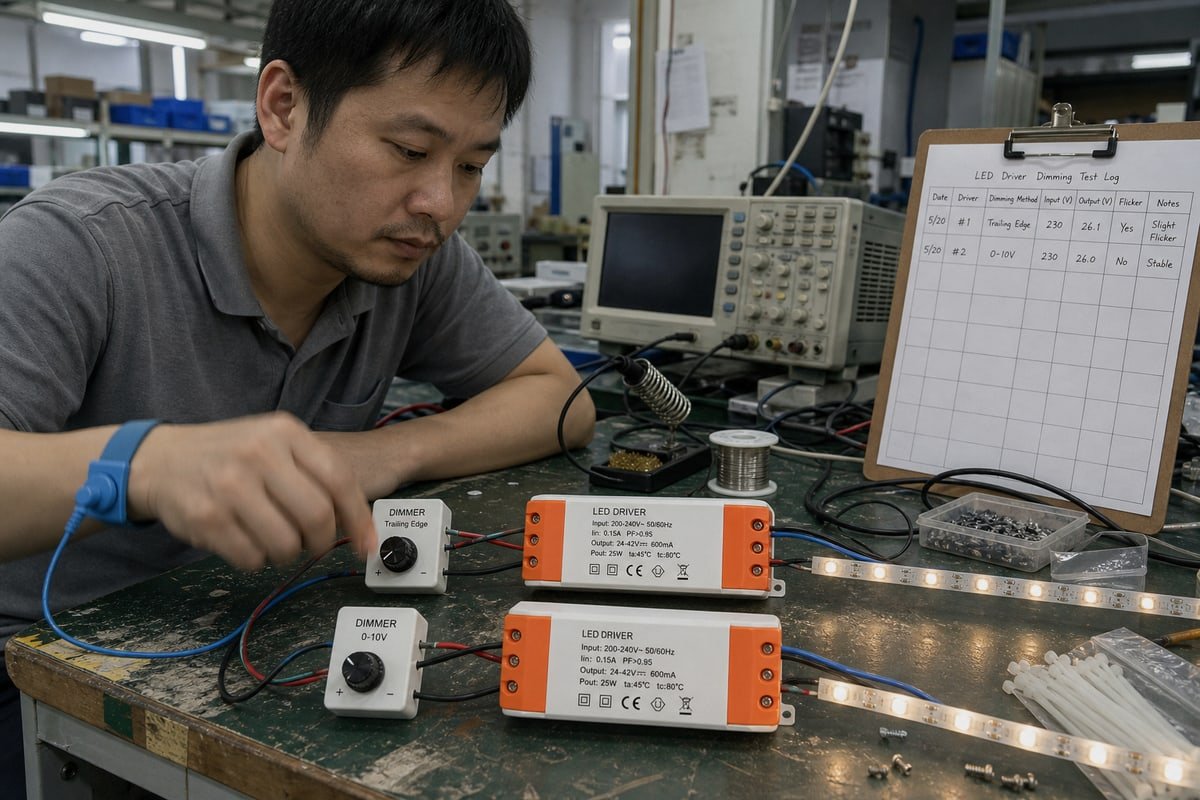

Trong một lần kiểm tra QC gần đây tại nhà máy của chúng tôi, hai bộ điều chỉnh độ sáng trông giống hệt nhau đã tạo ra hành vi ở mức thấp hoàn toàn khác nhau trên cùng một bộ điều khiển. Sự khác biệt đến từ phần nào của dạng sóng bị cắt.
Đối với bộ điều khiển dòng điện không đổi có thể điều chỉnh phase-cut, điều chỉnh độ sáng leading-edge loại bỏ phần đầu của mỗi nửa chu kỳ AC bằng TRIAC, trong khi trailing-edge loại bỏ phần cuối bằng MOSFET. Bộ điều khiển đọc góc dẫn còn lại và thiết lập dòng điện LED dựa trên thuật toán điều khiển của chính nó.

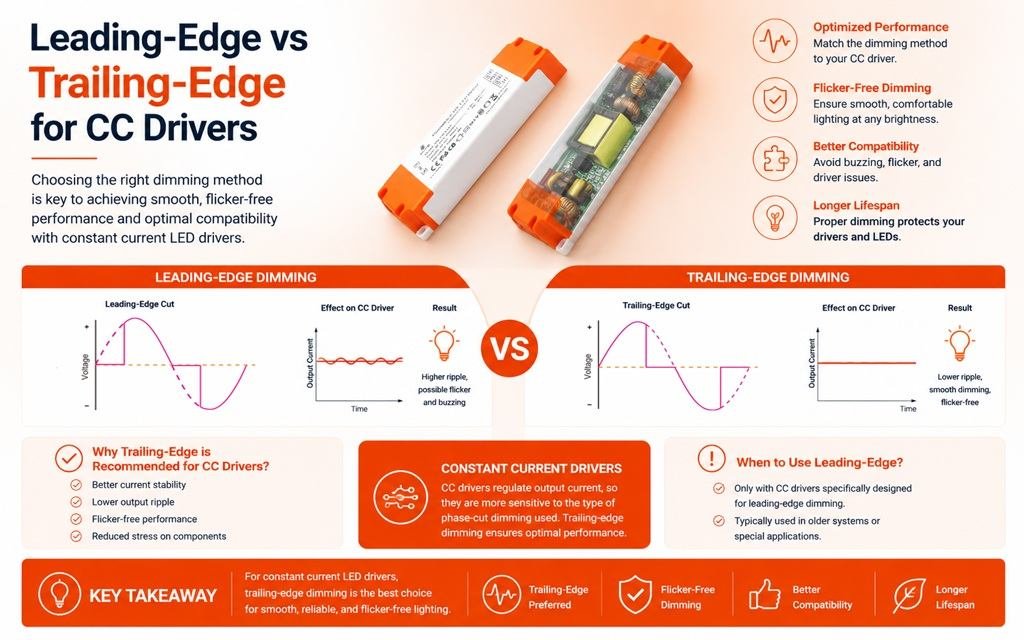

Công nghệ phase-cut không phải là một thuật ngữ tiếp thị. Nó mô tả chính xác cách sóng hình sin AC bị cắt trước khi đến bộ điều khiển. Đây là so sánh cốt lõi trong nháy mắt:
| Tính năng | Cạnh trước | Cạnh sau |
|---|---|---|
| Tên khác | Pha thuận | Pha nghịch |
| Cắt dạng sóng | Phần đầu của mỗi nửa chu kỳ | Cuối mỗi nửa chu kỳ |
| Công tắc phổ biến | TRIAC | MOSFET/công tắc điện tử |
| Tải lịch sử điển hình | Đèn sợi đốt, halogen, từ tính (tải cảm ứng) | Bộ điều khiển điện tử, tải điện dung |
| Tương thích LED CC | Phải được chỉ định | Phải được chỉ định |
| Mối quan tâm điển hình | Dòng khởi động, tiếng ồn âm thanh, tải tối thiểu | Tương thích bộ điều khiển, hành vi điều khiển |
Điều gì xảy ra bên trong dạng sóng

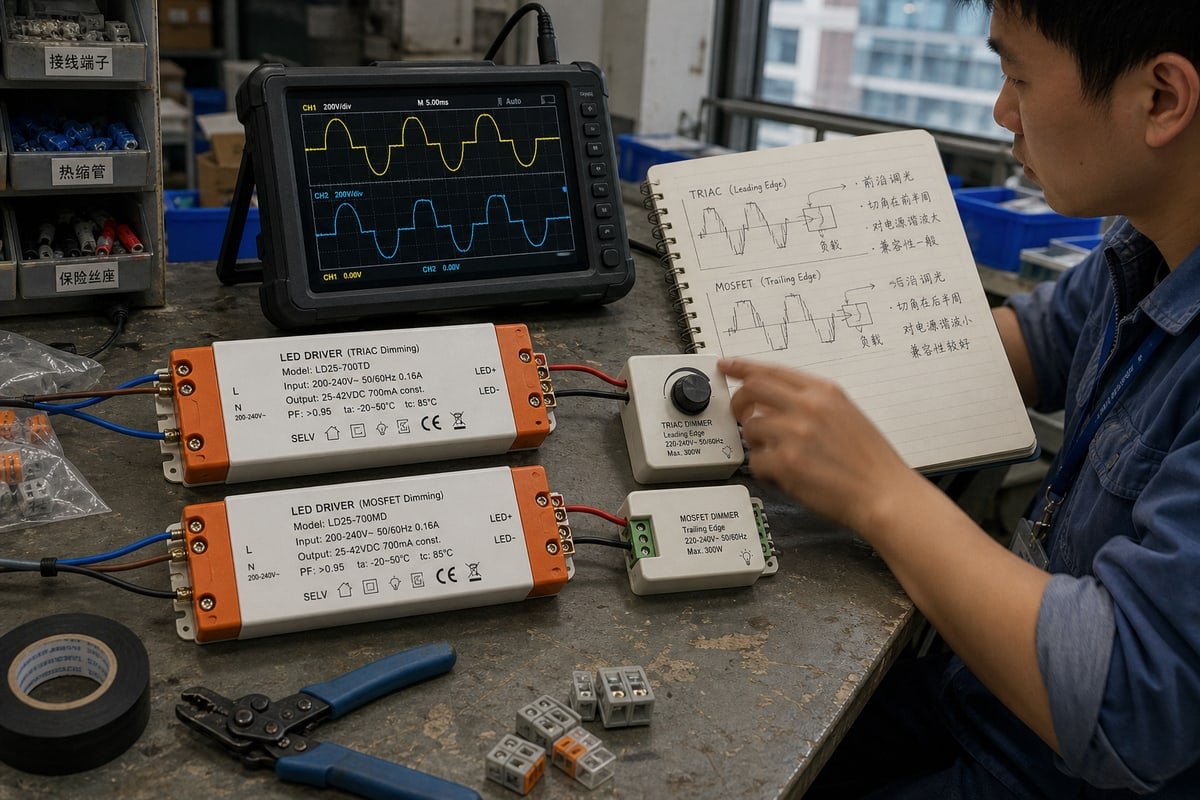

Bộ điều chỉnh độ sáng leading-edge sử dụng Điều chỉnh độ sáng TRIAC, một dạng điều khiển forward-phase. Chúng chờ sau điểm zero-crossing, sau đó bật đột ngột. Cạnh cứng đó tạo ra các xung điện áp và dòng khởi động sắc nét. Bộ điều chỉnh độ sáng trailing-edge sử dụng điều chỉnh reverse-phase qua MOSFET. Chúng dẫn từ đầu nửa chu kỳ và tắt nhẹ nhàng trước khi kết thúc. Quá trình chuyển đổi mềm hơn, vì vậy EMI và tiếng ù nghe được thường thấp hơn.
Tại sao bộ điều khiển, không phải bộ điều chỉnh độ sáng, thiết lập dòng điện
Đây là điểm mà hầu hết các bài viết bỏ lỡ. dạng sóng phase-cut không bao giờ được truyền trực tiếp đến đèn LED. Chuỗi thực tế là: AC mains → bộ điều chỉnh độ sáng phase-cut → giai đoạn đầu vào của bộ điều khiển CC → mạch điều khiển → dòng điện LED được điều chỉnh → đèn LED. Bộ điều khiển đo góc dẫn 1 và chuyển nó thành lệnh dòng điện. Vì vậy, góc pha 40% không tự động có nghĩa là dòng điện LED 40%. Thuật toán điều khiển của bộ điều khiển quyết định ánh xạ đó. Trong các thiết kế của chúng tôi, chúng tôi định hình đường cong đó một cách có chủ đích để độ sáng cảm thấy mượt mà với mắt người.
Tôi nên chọn loại điều chỉnh độ sáng nào cho dòng sản phẩm LED của mình?
Mỗi tuần tôi cân nhắc cùng một sự đánh đổi với người mua: trailing-edge cho hiệu suất mượt mà hơn trên các bộ điều khiển hiện đại, nhưng leading-edge bảo vệ ngân sách khi một dự án phải tái sử dụng cơ sở hạ tầng TRIAC đã lắp đặt.
Chọn loại điều chỉnh độ sáng mà thông số kỹ thuật bộ điều khiển của bạn hỗ trợ, không phải theo quy tắc kinh nghiệm. Trailing-edge phù hợp với hầu hết các bộ điều khiển CC điện tử hiện đại và mạch công suất thấp; leading-edge phù hợp với hệ sinh thái TRIAC cũ và các dự án nâng cấp. Xác minh tải tối thiểu, dòng điện điều chỉnh tối thiểu và phạm vi góc dẫn trước khi cam kết với một trong hai phương pháp.
Hãy để tôi nói thẳng về một huyền thoại kỹ thuật phổ biến. Trailing-edge không tự nhiên tốt hơn chỉ vì quá trình chuyển đổi của nó mềm hơn. Trong thực tế, kiến trúc đầu vào của bộ điều khiển, khả năng tương thích bộ điều chỉnh độ sáng, yêu cầu tải tối thiểu và chiến lược điều khiển quan trọng hơn chỉ riêng phương pháp phase-cut. Tôi đã thấy các hệ thống nơi bộ điều chỉnh độ sáng trailing-edge được cho là tốt hơn lại hoạt động kém hơn bộ điều chỉnh độ sáng leading-edge, vì mạch đầu vào của bộ điều khiển CC được tối ưu hóa cụ thể cho hoạt động TRIAC forward-phase.
Quy trình lựa chọn đúng diễn ra như sau:
- Kiểm tra thông số kỹ thuật của driver trước tiên.
- Xác nhận loại phase-cut được hỗ trợ.
- Xác minh tính tương thích của dimmer từ danh sách đã kiểm tra.
- Khớp tải tối thiểu và tối đa.
- Xác nhận phạm vi điều chỉnh độ sáng yêu cầu được đảm bảo.
Lưu ý: LED = trailing edge.
Nơi mỗi phương pháp thường chiến thắng
| Kịch bản | Phù hợp hơn | Tại sao |
|---|---|---|
| Nâng cấp với dimmer TRIAC đã lắp đặt sẵn | Cạnh trước | Tái sử dụng các bộ điều khiển hiện có; giải pháp rẻ nhất khi driver được chứng nhận cho forward phase |
| Mạch công suất thấp dưới 25W | Cạnh sau | Dimmer leading-edge thường cần tải tối thiểu 25W–40W, gây nhấp nháy hoặc rung ánh sáng khi dưới mức đó |
| Dự án điều chỉnh độ sáng sâu | Cạnh sau | Có thể đạt ổn định khoảng 1%; thiết kế dựa trên GaN đẩy xuống dưới 0,1% |
| Dòng sản phẩm dân dụng giá rẻ | Cạnh trước | Dimmer rẻ hơn và phổ biến rộng rãi |
| Khách sạn hoặc bán lẻ cao cấp | Cạnh sau | Đường cong mượt hơn, tiếng ồn thấp hơn, hiệu suất không nhấp nháy ở mức sáng thấp |
Bẫy ở mức thấp
Hầu hết các lỗi xuất hiện dưới độ sáng 10–20%. Một hệ thống có thể trông hoàn hảo từ 100% xuống 50%, sau đó phát sinh nhấp nháy, mất tín hiệu, chớp sáng hoặc vùng chết khi góc dẫn thu hẹp. Hãy nhớ rằng tải LED tối thiểu và dòng điều chỉnh tối thiểu là hai thông số khác nhau. Một driver có thể chạy tải 350 mA hoàn hảo ở công suất tối đa nhưng mất điều chỉnh gần giới hạn dưới. Cũng có khía cạnh tuổi thọ: các xung dV/dt mạnh của hoạt động leading-edge gây áp lực lên tụ điện đầu vào của driver, và một số dữ liệu ngành cho thấy điều này có thể rút ngắn tuổi thọ driver tới 30% so với hoạt động trailing-edge. Điều đó quan trọng khi thương hiệu của bạn chịu trách nhiệm bảo hành.
Bộ điều khiển CC trailing-edge có gây ra vấn đề tương thích với các công tắc điều chỉnh độ sáng hiện có không?
Một giám đốc thu mua ở Singapore từng nhắn tin cho tôi qua WhatsApp với hình ảnh đèn nhấp nháy ma trong hành lang khách sạn đã hoàn thiện. Thủ phạm là dimmer không tương thích, không phải driver lỗi.

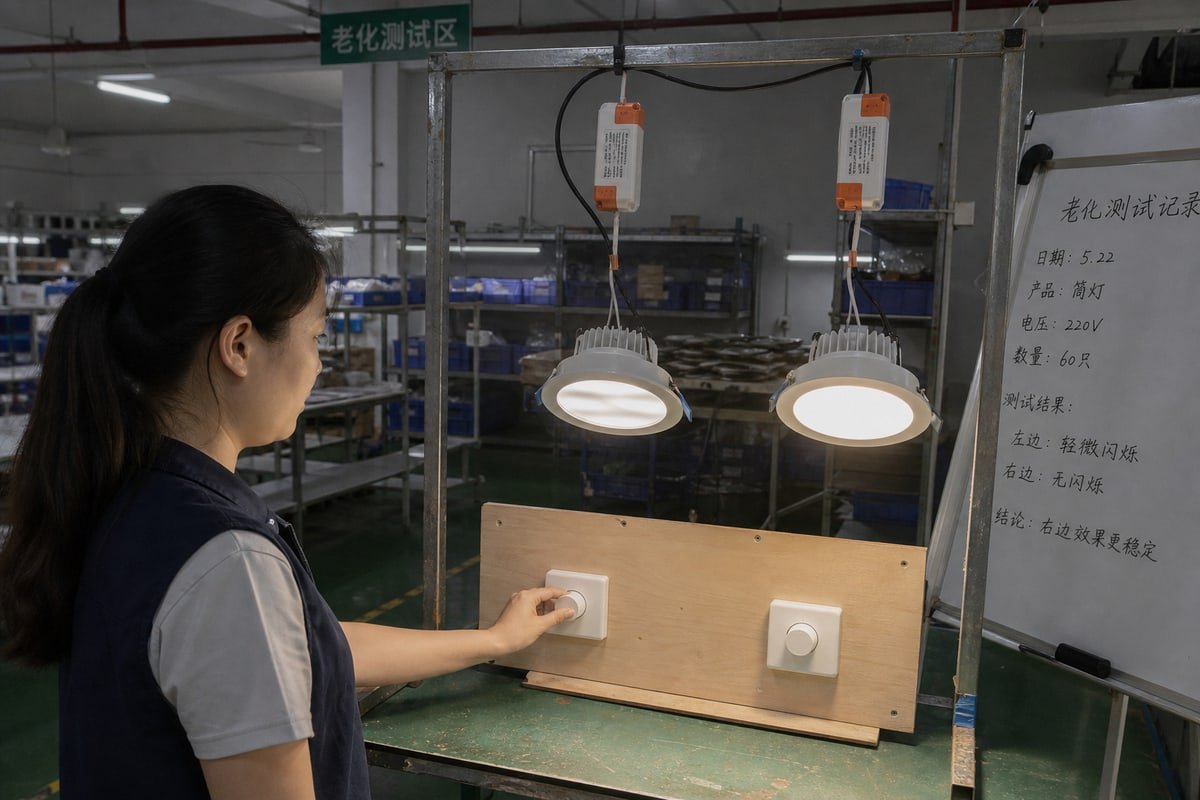

Driver CC trailing-edge có thể gây sự cố trên mạch dimmer TRIAC cũ, nhưng các vấn đề có thể tránh được. Driver phase-cut đa năng với tự động phát hiện chấp nhận cả forward và reverse phase control. Luôn kiểm tra cặp driver-dimmer cụ thể, kiểm tra yêu cầu tải tối thiểu và tuân theo danh sách tương thích của nhà sản xuất.
Tính tương thích là yếu tố quyết định thành bại của dự án, và nhãn “dimmable” trên hộp là chưa đủ. Các triệu chứng khác nhau chỉ ra các sai lệch khác nhau, vì vậy tôi luôn bắt đầu xử lý sự cố từ bảng này:
| Triệu chứng | Nguyên nhân có khả năng | Khắc phục thực tế |
|---|---|---|
| Nhấp nháy ở mức thấp | Góc dẫn dưới mức tối thiểu của driver | Tăng mức chỉnh thấp của dimmer hoặc chọn driver có dòng điều chỉnh tối thiểu thấp hơn |
| Tiếng ù nghe được | Chuyển mạch TRIAC cứng kích thích các thành phần driver | Chuyển sang điều chỉnh reverse phase hoặc driver có giảm chấn cho forward phase |
| Nhấp nháy ma khi tắt | Dòng rò qua dimmer | Sử dụng driver có điều khiển thích ứng hoặc kiểm soát bleeder |
| Dimmer quá nhiệt hoặc hỏng | Dòng inrush tích lũy từ nhiều driver | Giảm tải cho dimmer hoặc sử dụng trailing-edge với hành vi khởi động mềm |
| Vùng chết trên núm điều chỉnh | Đường cong driver không khớp với phạm vi dimmer | Hiệu chỉnh lại đường cong điều chỉnh ở cấp driver |
Mạch nhiều bộ điều khiển cần được chăm sóc đặc biệt
Khi nhiều driver CC treo trên một dimmer leading-edge, mỗi sự kiện kích hoạt TRIAC 2 kích hoạt đồng thời dòng inrush từ tất cả các tải điện dung cùng lúc. Trong các trường hợp nghiêm trọng, xung tích lũy đó có thể hàn chặt các tiếp điểm dimmer. MOSFET trailing-edge giảm thiểu điều này thông qua đặc tính khởi động mềm vốn có, và mạch khởi động mềm được thiết kế tốt bên trong driver giúp ích thêm. Đây là lý do chúng tôi luôn hỏi người mua có bao nhiêu driver dùng chung một dimmer trước khi báo giá giải pháp.
Bộ điều khiển đa năng thu hẹp khoảng cách
Driver CC đa năng mới hơn sử dụng xử lý tín hiệu số 3 để tự động phát hiện phương pháp phase-cut và cấu hình lại giảm chấn nội bộ theo thời gian thực, giúp loại bỏ hiện tượng nhấp nháy ma. Chúng giảm rủi ro, nhưng không phải là phép màu. Tải tối thiểu, chất lượng dimmer và điều kiện dây dẫn vẫn quyết định kết quả, vì vậy chúng tôi kiểm tra trên bàn thử mọi driver ELV dimmable với các mẫu dimmer thực tế của người mua trước khi xuất hàng. Đôi khi giải pháp nâng cấp rẻ nhất chỉ đơn giản là giữ dimmer leading-edge hiện có và chỉ định driver được chứng nhận cho nó.
Tôi có thể nhận bộ điều khiển CC leading-edge hoặc trailing-edge tùy chỉnh cho thương hiệu nhãn riêng của mình không?
Đầu thời kỳ kinh doanh xuất khẩu, chúng tôi đã học được bài học khó khăn: giao driver tiêu chuẩn vào thị trường có hệ sinh thái dimmer không quen thuộc tạo ra hàng trả lại. Phát triển tùy chỉnh giải quyết điều đó ngay từ đầu.
Có. Nhà cung cấp OEM/ODM có thể sản xuất driver CC leading-edge, trailing-edge hoặc universal phase-cut theo thông số kỹ thuật của bạn, bao gồm dòng đầu ra tùy chỉnh, đường cong điều chỉnh, mức điều chỉnh tối thiểu, vỏ, in logo và chứng nhận như CE, CB, SAA và SELV. Dự kiến lấy mẫu, kiểm tra tương thích dimmer và xác nhận QC trước khi sản xuất hàng loạt.
Driver compact của chúng tôi—các đơn vị màu trắng và cam với đầu vít và in Chứng nhận CE, CB, SAA và SELV 4—khởi đầu là các dự án ODM cho các thương hiệu tại Châu Âu, Đông Nam Á và Úc. Vỏ ngoài, bố cục nhãn, và thậm chí đường cong dimming đều được định hình theo từng thị trường của khách hàng. Kinh nghiệm đó dạy chúng tôi quy trình tùy chỉnh nghiêm túc trông như thế nào, và tôi sẽ chia sẻ tại đây để bạn có thể đánh giá bất kỳ nhà cung cấp nào.
Quy trình phát triển OEM/ODM thực tế
- Xác định thông số kỹ thuật: dòng điện đầu ra, dải công suất, và loại cắt pha được hỗ trợ—biên trước, biên sau, hoặc đa năng.
- Xem xét hệ sinh thái dimmer của thị trường mục tiêu; dimming TRIAC vẫn chiếm ưu thế trong nhiều hệ thống lắp đặt cũ, trong khi biên sau là tiêu chuẩn cho các dự án hiện đại cao cấp.
- Xây dựng và kiểm tra mẫu với các model dimmer cụ thể bạn nêu tên, không phải loại chung chung.
- Hiệu chỉnh đường cong dimming, dòng điện dimming tối thiểu, và hành vi ở mức thấp để đạt hiệu suất không nhấp nháy.
- Hoàn tất chứng nhận cho thị trường đích, như SAA cho Úc hoặc CE cho EU.
- Chạy lô thử nghiệm với QC đầy đủ, sau đó phát hành sản xuất hàng loạt.
Các câu hỏi nhà cung cấp của bạn phải trả lời trước khi bạn ký
Đừng chấp nhận “350 mA, dimmable cắt pha” như một câu trả lời hoàn chỉnh. Hãy yêu cầu dòng điện LED tối thiểu được điều chỉnh, góc dẫn đầu vào tối thiểu, thiết kế có hỗ trợ biên trước, biên sau, hay cả hai, tải tối thiểu được chỉ định, dải dimming được đảm bảo, và bằng chứng driver đã được kiểm tra với dimmer bạn dự định sử dụng. Trong giai đoạn lấy mẫu của chúng tôi, chúng tôi ghi nhận tất cả sáu câu trả lời trước khi bắt đầu chế tạo khuôn. Đối với khách hàng nhãn riêng đang xử lý thời hạn gấp và tổng chi phí dự án, tài liệu đó ngăn chặn chế độ lỗi đắt đỏ nhất: thu hồi sản phẩm sau khi ra mắt.
Sự kết luận
Biên trước so với biên sau cho driver CC là quyết định khớp cặp, không phải sở thích. Chỉ định cặp cùng nhau, xác minh hiệu suất ở mức thấp, và yêu cầu tương thích đã được kiểm chứng trước khi bạn cam kết.
