تعاني العديد من إضاءات LED من الوميض أو الطنين أو الفشل في التعتيم بسلاسة مع الدايمرات التقليدية. هذا الأمر يُسبب إحباطًا للمصممين والمركّبين. كثيرًا ما أرى مشاريع تفشل ببساطة لأن تقنية التعتيم لا تتوافق مع مشغّل LED.
يتحكم دايمر الحافة الخلفية BQ-TTDIM في سطوع LED عبر إيقاف تشغيل موجة التيار المتردد إلكترونيًا قرب نهاية كل نصف دورة. يؤدي ذلك إلى تقليل الطاقة المُوصَّلة مع الحفاظ على تعتيم سلس، وضوضاء منخفضة، وتوافق قوي مع مشغّلات LED الحديثة.
عندما أعمل مع أنظمة إضاءة LED، أولي دائمًا اهتمامًا كبيرًا لتقنية التعتيم. تنبع العديد من المشكلات في مشاريع الإضاءة من سوء فهم كيفية عمل التعتيم بقطع الطور فعليًا. في هذا الدليل، سأشرح كيفية عمل دايمر الحافة الخلفية BQ-TTDIM ولماذا يؤدي أداءً ممتازًا مع مشغّلات LED.
ما هو دايمر الحافة الخلفية؟
يفترض العديد من القائمين على التركيب أن جميع مخفتات الإضاءة القاطعة للطور تعمل بنفس الطريقة. غالبًا ما يتسبب هذا الافتراض في الوميض أو عدم استقرار خرج الإضاءة عند استخدام مصابيح LED.
يعمل مخفت الإضاءة ذو الحافة الخلفية على تقليل شدة الإضاءة عن طريق إيقاف تشغيل موجة التيار المتردد بالقرب من نهاية كل نصف دورة. بدلاً من قطع مقدمة الموجة، يقوم بقص الجزء الخلفي منها للتحكم في الطاقة الموردة للمصباح.
فهم المفهوم
ينتمي التعتيم ذو الحافة الخلفية إلى عائلة القطع الطوري. يقوم المخفت بتعديل موجة الجيب للتيار المتردد التي تغذي حمل الإضاءة. من خلال إزالة جزء من الموجة، يخفض المخفت فعليًا الجهد الفعال (RMS) الموردة للإضاءة.
غالبًا ما أشرح ذلك بطريقة بسيطة. تخيل موجة التيار المتردد كموجة مستمرة. يسمح المخفت للموجة بالبدء بشكل طبيعي. ثم يقوم بإيقاف التيار قبل اكتمال الموجة. هذا القطع يقلل من إجمالي الطاقة الواصلة إلى المصباح.
كيف يعمل تعتيم الحافة الخلفية
توقيت قطع الطور
| الطور | الإجراء | النتيجة |
|---|---|---|
| بداية الدورة | يتدفق الجهد بشكل طبيعي | يستقبل المصباح الجهد الكامل لحظيًا |
| نهاية الدورة | يقوم المخفت بإيقاف تشغيل الخرج | انخفاض إجمالي الطاقة |
| يتكرر كل نصف دورة | تعديل مستمر | تحكم سلس في السطوع |
لماذا تهم هذه الطريقة
تعمل مخفتات الحافة الخلفية بشكل جيد مع الأحمال الإلكترونية, ، خاصة مشغلات LED. تحتوي العديد من مشغلات LED على مكثفات داخلية. تتفاعل هذه المكونات بشكل أفضل مع ارتفاع نظيف في الجهد بدلاً من بداية مفاجئة.
لهذا السبب تنتج مخفتات الحافة الخلفية عادةً:
- ضوضاء مسموعة أقل
- تعتيم أفضل عند المستويات المنخفضة
- وميض أقل
- توافق أعلى مع مشغلات LED
فهم أساسيات تعتيم الحافة الخلفية
يفهم العديد من محترفي الإضاءة مصطلح القطع الطوري لكنهم يجدون صعوبة في تصور كيفية تغير الموجة.
يعمل التعتيم ذو الحافة الخلفية من خلال السماح لجهد التيار المتردد بالبدء بشكل طبيعي ثم إيقاف التيار إلكترونيًا قبل اكتمال الموجة في كل نصف دورة.
موجة التيار المتردد في أنظمة الإضاءة
في نظام الطاقة العادي، يتبع الجهد موجة جيبية. تتضمن كل دورة نصفًا موجبًا ونصفًا سالبًا.
يقوم المخفت بمعالجة هذه الموجة. بدلاً من تمرير موجة الجيب كاملة إلى الحمل، يقوم بإزالة جزء منها.

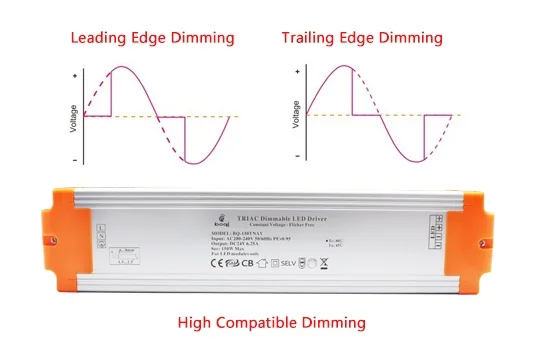

مقارنة الموجات
| الوضع | بداية الموجة | نهاية الموجة | الحمل النموذجي |
|---|---|---|---|
| بدون تعتيم | طبيعي | طبيعي | سطوع كامل |
| الحافة الأمامية | بداية متأخرة | نهاية طبيعية | المصابيح المتوهجة |
| الحافة الخلفية | بداية طبيعية | قطع مبكر | مشغلات LED |
لماذا تفضّل إضاءات LED تعتيم الحافة الخلفية
تحتوي مشغلات LED عادةً على مصادر طاقة بتبديل الوضع. تتفاعل هذه الدوائر بشكل مختلف مع تغيرات الجهد مقارنةً بالمصابيح الخيطية.
تقدم مخفتات الحافة الأمامية ارتفاعًا حادًا في الجهد في بداية كل دورة. يمكن أن يسبب هذا الارتفاع مشاكل مثل:
- إجهاد المشغل
- الوميض
- الضوضاء
- التعتيم غير المستقر
تتجنب مخفتات الحافة الخلفية هذه المشكلة. يرتفع الجهد بسلاسة وينطفئ فقط في وقت لاحق من الدورة.
آلية تقليل الطاقة
جدول التحكم في الطاقة
| مستوى التعتيم | طول الموجة | الطاقة الموردة |
|---|---|---|
| 100% | موجة جيبية كاملة | أقصى طاقة |
| 75% | قطع طفيف | طاقة مخفضة |
| 50% | نصف موجة | طاقة متوسطة |
| 25% | قطع كبير | طاقة منخفضة |
يقوم المخفت بضبط نقطة القطع باستمرار. يسمح هذا الضبط الديناميكي للمستخدمين بالتحكم في السطوع بسلاسة من الإخراج الكامل إلى مستويات الإضاءة المنخفضة.
لماذا تُعد دايمرات الحافة الخلفية مثالية لإضاءة LED الحديثة
يكتشف العديد من مهندسي الإضاءة أن المخفتات القديمة تواجه صعوبة مع أنظمة LED. يظهر الوميض والضوضاء عند استخدام تقنية غير متوافقة.
تحل مخفتات الحافة الخلفية هذه المشكلات لأنها تعمل بشكل جيد مع مشغلات LED الإلكترونية والأحمال منخفضة الطاقة.
التوافق مع المشغّلات الإلكترونية
تحتوي مشغلات LED الحديثة على مكونات داخلية مثل:
- مقومات الجسر
- المكثفات
- محولات التبديل
تتطلب هذه الدوائر انتقالات جهد مستقرة. تنتج مخفتات الحافة الخلفية تبديلًا أكثر سلاسة مقارنةً بأجهزة الحافة الأمامية.
جدول التوافق
| نوع الحمل | الحافة الأمامية | الحافة الخلفية |
|---|---|---|
| المصابيح المتوهجة | ممتاز | جيد |
| مصابيح الهالوجين | ممتاز | جيد |
| مشغلات LED | محدود | ممتاز |
| المحولات الإلكترونية | متوسطة | ممتاز |
أداء محسّن عند الأحمال المنخفضة
تعمل أنظمة إضاءة LED عادةً بقدرة كهربائية منخفضة. غالبًا ما تتطلب المخفتات التقليدية حملًا أدنى لتعمل بشكل صحيح.
تعد مخفتات الحافة الخلفية أكثر ملاءمة لهذه الظروف منخفضة الطاقة. يمكنها الحفاظ على تشغيل مستقر حتى عندما يكون الحمل صغيرًا.
تقليل الضوضاء الكهربائية
ميزة أخرى ألاحظها غالبًا هي تقليل التداخل الكهرومغناطيسي. يولد تعتيم الحافة الخلفية ضوضاء كهربائية أقل لأن الموجة تبدأ بشكل طبيعي.
يؤدي هذا التحسين إلى:
- تشغيل أكثر هدوءًا
- تداخل أقل مع الأجهزة الأخرى
- استجابة تعتيم أكثر سلاسة
الفروق بين تعتيم الحافة الأمامية وتعتيم الحافة الخلفية
يخلط العديد من الأشخاص بين هاتين التقنيتين للتعتيم. ومع ذلك، فإن مبادئ التشغيل وخصائص الأداء مختلفة جدًا.
تقطع مخفتات الحافة الأمامية بداية موجة التيار المتردد، بينما تقطع مخفتات الحافة الخلفية الجزء النهائي من الموجة.
مبدأ التشغيل الأساسي
تعتمد مخفتات الحافة الأمامية على مكونات TRIAC التي تعمل بعد تأخير. تبدأ الموجة فجأة بمجرد تشغيل TRIAC.
تعمل مخفتات الحافة الخلفية بشكل مختلف. تسمح للموجة بالبدء بشكل طبيعي ثم تقطع التيار لاحقًا.
المقارنة التقنية
| ميزة | الحافة الأمامية | الحافة الخلفية |
|---|---|---|
| التحكم في الموجة | بداية القطع | نهاية القطع |
| مكون التبديل | TRIAC | MOSFET |
| مستوى الضوضاء | أعلى | أقل |
| توافق LED | متوسطة | ممتاز |
| سلاسة التعتيم | محدود | ناعم |
التأثير على أنظمة LED
غالبًا ما تنتج أدوات التعتيم ذات الحافة الأمامية:
- طنينًا
- وميضًا مرئيًا
- سطوعًا غير مستقر
تعمل أدوات التعتيم ذات الحافة الخلفية على تقليل هذه المشكلات لأن طريقة التبديل فيها أكثر لطفًا.
مثال عملي
في العديد من المشاريع التي عملت عليها، أدى استبدال أداة تعتيم ذات حافة أمامية بأخرى ذات حافة خلفية إلى حل مشكلات الوميض فورًا. استجابت مشغلات LED بشكل أفضل بمجرد تغيير تبديل شكل الموجة.
المكونات الرئيسية داخل دايمر الحافة الخلفية
يرى العديد من المستخدمين أداة التعتيم كمقبض بسيط. ومع ذلك، يوجد داخل الجهاز دائرة إلكترونية مصممة بعناية.
تستخدم أداة التعتيم ذات الحافة الخلفية مفاتيح أشباه الموصلات ودوائر التحكم ومكونات الحماية لتنظيم شكل موجة التيار المتردد.
عناصر الأجهزة الرئيسية
تشمل المكونات النموذجية:
- ترانزستورات التبديل
- دوائر التحكم الدقيقة
- دوائر الاستشعار
- وحدات الحماية
تعمل هذه المكونات معًا للتحكم في توقيت قطع الطور.
البنية الداخلية
جدول وظائف المكونات
| المكوّن | الدور |
|---|---|
| MOSFET أو الترانزستور | يبدّل تيار التيار المتردد |
| IC التحكم | يحدد زاوية التعتيم |
| المكثفات | يرشح الضوضاء |
| مستشعر حراري | يمنع ارتفاع الحرارة |
تفاعل المكونات
عندما يضبط المستخدم المقبض، تحسب دائرة التحكم زاوية طور جديدة. ثم يقوم ترانزستور التبديل بإيقاف شكل الموجة في اللحظة الصحيحة.
تراقب دوائر الحماية النظام باستمرار. إذا حدثت ظروف غير طبيعية، تغلق أداة التعتيم تلقائيًا لحماية نفسها والحمل المتصل.
هذا المزيج من التحكم والحماية يجعل أدوات التعتيم الحديثة ذات الحافة الخلفية موثوقة لتطبيقات الإضاءة طويلة الأمد.
كيف تتحكم تقنية قطع الطور في ناتج الضوء
يعرف العديد من مصممي الإضاءة أن أدوات التعتيم تقلل السطوع. لكن عددًا أقل يفهم الآلية الكهربائية وراء هذه العملية.
تتحكم تقنية قطع الطور في خرج الضوء عن طريق إزالة جزء من كل دورة من شكل موجة التيار المتردد، مما يقلل من جهد RMS المُسلَّم إلى الحمل.
تقليل الجهد الفعّال RMS
يعتمد سطوع العديد من أحمال الإضاءة على جهد RMS المُسلَّم إليها.
عندما تقطع أداة التعتيم جزءًا من شكل الموجة، ينخفض جهد RMS. الجهد الأقل يعني طاقة كهربائية أقل وبالتالي خرج ضوء أقل.
علاقة الطاقة
علاقة الجهد والطاقة
| مستوى التعتيم | جهد RMS | الطاقة النسبية |
|---|---|---|
| 100% | الجهد الكامل | 100% |
| 75% | مخفض | 75% |
| 50% | متوسط | 50% |
| 25% | منخفض | 25% |
التحكم المستمر
تضبط أداة التعتيم نقطة القطع في كل نصف دورة. يحدث هذا الضبط السريع عدة مرات في الثانية.
نظرًا لأن طاقة التيار المتردد تتكرر بسرعة، تدرك العين البشرية الضوء على أنه قابل للضبط باستمرار بدلاً من الوميض.
تسمح هذه التقنية بالتحكم الدقيق في السطوع دون تغيير تردد مصدر الكهرباء.
مبدأ عمل دايمر الحافة الخلفية BQ-TTDIM
تبدو العديد من أدوات التعتيم متشابهة من الخارج. ومع ذلك، يمكن أن يختلف تصميمها الداخلي وأداؤها بشكل كبير.
تتحكم أداة التعتيم ذات الحافة الخلفية BQ-TTDIM في سطوع LED من خلال التحكم الدوراني في قطع الطور، مما يسمح للمستخدمين بضبط السطوع مع الحفاظ على التوافق مع مشغلات LED القابلة للتعتيم والمصابيح التقليدية.
نظرة عامة على الجهاز
وفقًا لمواصفات المنتج، فإن BQ-TTDIM هي أداة تعتيم دورانية لقطع طور التيار المتردد بقناة إخراج واحدة مصممة لمصابيح LED القابلة للتعتيم والمصابيح المتوهجة ومصابيح الهالوجين.
يعمل الجهاز ضمن:
| معامل | القيمة |
|---|---|
| جهد الإدخال | AC200-240V |
| تيار الخرج | ماكس 1.25A |
| طاقة الإخراج | 3-400W |
| نطاق التعتيم | 0-100% |
هذه القيم مأخوذة مباشرة من ورقة المواصفات.
واجهة التحكم
يستخدم الديمر مقبضًا دوارًا. يقوم المستخدمون بتدوير المقبض لتغيير السطوع والضغط عليه لتشغيل الضوء أو إيقاف تشغيله.
يدعم الجهاز أيضًا إعداد الحد الأدنى للسطوع ووظيفة الذاكرة.
بيئة التشغيل
صُمم الديمر ليعمل بثبات في الظروف الصعبة.
| معامل | تخصيص |
|---|---|
| درجة حرارة التشغيل | −30°C إلى +55°C |
| درجة حرارة الهيكل | حتى 85°C |
| تصنيف IP | IP20 |
تضمن هذه المواصفات أن يعمل الديمر بشكل موثوق في التركيبات الداخلية النموذجية.
العملية خطوة بخطوة لقطع الطور بالحافة الخلفية
يتساءل العديد من المهندسين عن كيفية قيام الديمر بتعديل كل دورة تيار متردد في الوقت الفعلي.
يعمل قطع الطور عند الحافة الخلفية من خلال مراقبة موجة التيار المتردد وإيقاف التيار قرب نهاية كل نصف دورة.
تسلسل التحكم في الطور
تمر كل دورة تيار متردد بتسلسل بسيط يتحكم فيه إلكترونيات الديمر.
تسلسل التشغيل
| الخطوة | الإجراء |
|---|---|
| 1 | كشف عبور الصفر |
| 2 | السماح للجهد بالارتفاع بشكل طبيعي |
| 3 | حساب مستوى التعتيم |
| 4 | إيقاف التيار قبل نهاية الموجة |
| 5 | تكرار ذلك كل دورة |
التحكم في التوقيت
يجب أن يتحكم الديمر في التبديل بدقة عالية. حتى التغييرات الصغيرة في التوقيت يمكن أن تغير السطوع.
على سبيل المثال:
- قطع متأخر ← ضوء أكثر سطوعًا
- قطع مبكر ← ضوء خافت
التغذية الراجعة المستمرة
تكرر دائرة التحكم هذه العملية لكل نصف دورة من طاقة التيار المتردد. نظرًا لأن دورات التيار المتردد تحدث 50 أو 60 مرة في الثانية، فإن تعديل التعتيم يبدو فوريًا للمستخدمين.
هذا التحكم الدقيق في التوقيت هو التقنية الأساسية وراء أنظمة التعتيم بقطع الطور.
كيف يضبط BQ-TTDIM الجهد لتعتيم إضاءات LED
يعتقد الكثيرون أن الديمر يقلل الجهد ببساطة. في الواقع، يتحكم في شكل الموجة بدلاً من خفض جهد الإمداد مباشرة.
يعمل BQ-TTDIM على ضبط الجهد الفعلي الواصل إلى مشغل LED عن طريق قطع جزء من موجة التيار المتردد من خلال التحكم في الطور.
التحكم الفعّال في الجهد
بدلاً من تغيير جهد الإمداد، يغير الديمر مدة توصيل الطاقة.
تعمل هذه التقنية على تعديل جهد RMS الذي يراه مشغل LED.
جدول ضبط الجهد
| زاوية القطع | الجهد الفعلي | خرج الضوء |
|---|---|---|
| قطع صغير | جهد عالي | ساطع |
| قطع متوسط | جهد متوسط | متوسطة |
| قطع كبير | جهد منخفض | خافت |
التفاعل مع مشغّلات LED
تفسر مشغلات LED موجة قطع الطور وتضبط التيار الداخلي وفقًا لذلك.
يكتشف المشغل المصمم جيدًا شكل الموجة ويعدل مخرجاته إلى مصابيح LED.
سلوك التعتيم السلس
نظرًا لأن الديمر يتحكم في التوقيت بدقة عالية، تظهر تغييرات السطوع سلسة وتدريجية.
هذه الخاصية مهمة في التطبيقات مثل:
- الإضاءة السكنية
- إضاءة الضيافة
- الإضاءة المعمارية
الخلاصة
يوفر مخفت الإضاءة BQ-TTDIM ذو الحافة الخلفية تخفيتًا سلسًا لإضاءة LED عن طريق قطع موجة التيار المتردد بالقرب من نهاية كل دورة، مما يضمن تشغيلًا هادئًا وتوافقًا عاليًا وأداء إضاءة مستقرًا.
