Het dimmen van LED's is niet altijd plug-and-play—vooral wanneer oude en nieuwe technologie botsen.
Een TRIAC-dimmer regelt de helderheid door de AC-vermogensgolf te knippen met behulp van een halfgeleiderschakelaar, wat een eenvoudige en betaalbare oplossing biedt voor veel verlichtingsretrofits.
Veel woningen en oudere gebouwen vertrouwen nog steeds op TRIAC-gebaseerd dimmen. Als u dit wilt gebruiken met LED's, zijn er een aantal zaken die u echt moet weten om flikkeren, zoemen of defecte drivers te voorkomen.
Inleiding tot TRIAC-dimmen: Wat is een TRIAC-dimmer?
Als u ooit een wanddimmer thuis hebt geïnstalleerd, hebt u waarschijnlijk TRIAC-technologie gebruikt—zelfs als u het niet wist.
Een TRIAC-dimmer is een AC-fase-aansnijdingsapparaat dat een TRIAC-halfgeleider gebruikt om de hoeveelheid spanning die aan een lamp wordt geleverd te verminderen, waardoor deze effectief wordt gedimd.
Wat is TRIAC?
- TRIAC staat voor Triode voor wisselstroom.
- Het is een solid-state schakelaar die aan en uit gaat tijdens de AC-vermogenscyclus.
- Het “knipt” een deel van de sinusgolf om het vermogen naar de lamp te verminderen.
Dit maakt het eenvoudig, kosteneffectief en effectief—vooral voor oudere gloeilampen of halogeenlampen.
Hoe een TRIAC-dimmer werkt: Het fase-aansnijdingsprincipe uitgelegd
U hoeft de spanning niet te veranderen om een lamp te dimmen—hervorm het gewoon. Dat is wat TRIAC doet.
Een TRIAC-dimmer werkt door een deel van de AC-golfvorm in elke cyclus af te snijden, waardoor het gemiddelde vermogen dat naar het verlichtingsarmatuur wordt gestuurd, wordt verminderd.
Hoe het de AC-golf hervormt
- In een 50Hz-systeem voltooit AC 100 halve cycli per seconde.
- De TRIAC vertraagt het begin van elke halve cyclus.
- Hoe langer het wacht, hoe minder energie de lamp bereikt.
- Deze vertraging wordt de fasehoek.
| fasehoek | lichtopbrengst |
|---|---|
| 0° | 100% |
| 90° | 50% |
| 135° | ~25% |
| 180° | 0% |
Deze methode staat bekend als leading-edge dimmen, en het is de oorspronkelijke manier waarop dimmen met AC-vermogen werd gedaan.
Belangrijkste kenmerken en elektrische vereisten van TRIAC-dimmers
TRIAC-dimmen lijkt eenvoudig, maar het stelt specifieke eisen aan uw circuit.
TRIAC-dimmers vereisen een minimale belasting, werken het beste met resistieve lasten en hebben compatibele drivers nodig wanneer ze met LED's worden gebruikt.
Elektrisch gedrag dat u moet kennen
Minimum Load
- De meeste TRIAC-dimmers functioneren niet onder een bepaald wattage (vaak ~5W).
- Hieronder kan flikkeren of geen dimming optreden.
Inschakelstroom
- LED-drivers kunnen hoge inschakelstromen genereren die TRIAC-dimmers beschadigen.
- Kies dimmers die geschikt zijn voor elektronische belastingen.
Warmteafvoer
- TRIAC's genereren warmte tijdens gebruik.
- Zorg ervoor dat de dimmer correct is gespecificeerd voor ingesloten ruimtes.
| Parameter | Typische vereiste |
|---|---|
| Load Type | Resistief/gloeilamp |
| Minimum Load | 15–25W |
| Max. belasting | Afhankelijk van model |
| Compatibele drivers | Leading-edge vereist |
Soorten fase-aansnijdingsdimmen: Leading Edge vs. Trailing Edge
TRIAC is niet de enige manier om een golfvorm te knippen. En het verkeerde type kiezen kan uw LED-prestaties verpesten.
Fase-aansnijdimming kent twee typen: leading-edge (gebruikt door TRIAC's) en trailing-edge (vaak gebruikt door MOSFET's), elk met uniek elektrisch gedrag.
Belangrijkste verschillen
Leading Edge (TRIAC)
- Knipt het begin van de AC-golfvorm.
- Hoge inschakelstroom, meer elektromagnetische interferentie.
- Werkt met oudere lampen en veel LED-drivers.
Trailing Edge (ELV)
- Knipt het einde van de golfvorm.
- Vloeiender, minder ruis.
- Beter voor laagvermogen-LED's en elektronische drivers.
| Voorzien zijn van | Leading Edge (TRIAC) | Trailing Edge (ELV) |
|---|---|---|
| Knipositie | Begin van golfvorm | Einde van golfvorm |
| Belastingscompatibiliteit | Resistief, sommige LED's | Elektronisch, de meeste LED's |
| Kosten | Omlaag | Hoger |
| Flikkerpotentieel | Medium-hoog | Laag |

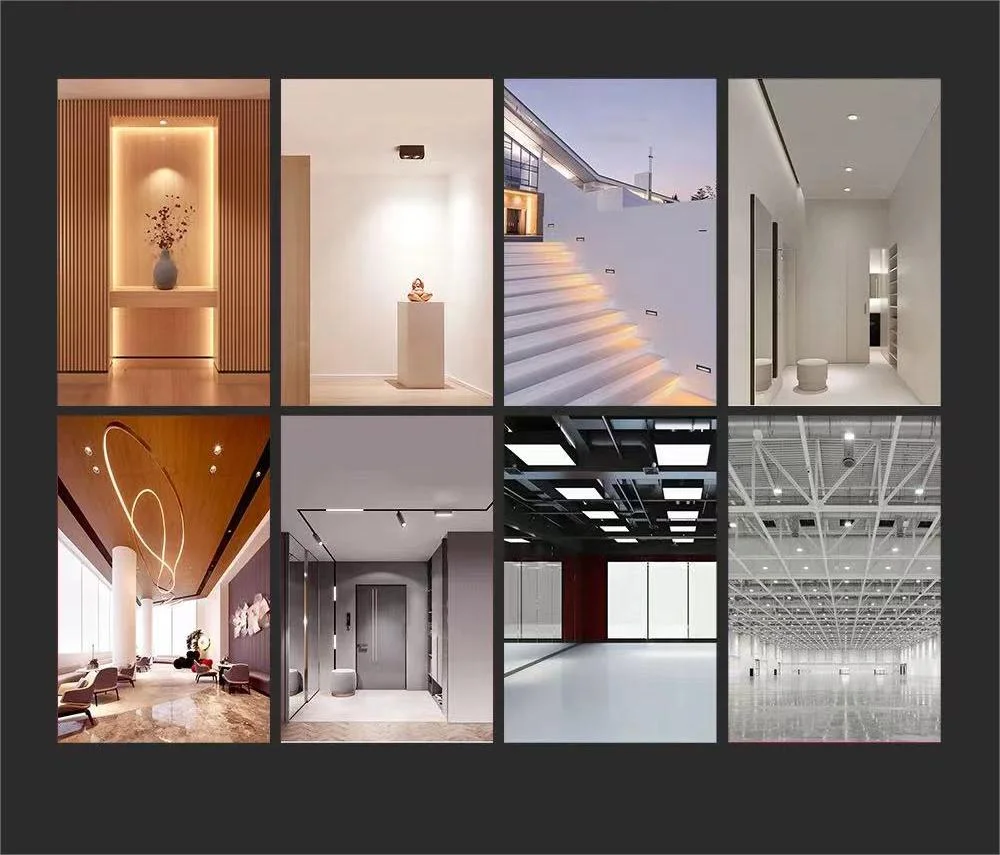

Toepassingen: Waar TRIAC-dimmers veelvuldig worden gebruikt
TRIAC-dimmers lijken misschien verouderd—maar ze zijn nog steeds overal.
TRIAC-dimmers komen het meest voor in residentiële verlichting, kleine commerciële ruimtes en retrofitprojecten met bestaande AC-bedrading.
Waar ze het beste passen
- Woningen met gloeilampen of halogeenlampen
- LED-retrofits met TRIAC-compatibele drivers
- Hotelkamers en kleine kantoren
- Restaurants met sfeerverlichtingsbehoeften
Waarom ze worden gebruikt:
- Eenvoudig te installeren met bestaande bedrading
- Compatibel met standaard wandplaten
- Lage kosten vergeleken met digitale systemen
Voordelen van het gebruik van TRIAC-dimmers in LED-verlichting
TRIAC-dimmers blijven populair om een reden. Bij correct gebruik zijn ze eenvoudig en effectief.
TRIAC-dimmers bieden een kosteneffectieve, plug-and-play dimoplossing voor veel LED-retrofit- en nieuwbouwtoepassingen.
Wat ze aantrekkelijk maakt
- Kosteneffectief: Geen extra stuurdraden nodig.
- Breed verkrijgbaar: Eenvoudig te verkrijgen en te vervangen.
- Eenvoudige integratie: Werkt met standaard wandbedrading (200–240V).
- Gebruiksvriendelijk: Vertrouwde interface met knoppen of schuifregelaars.
Ze zijn ideaal wanneer het budget krap is of de bedrading al aanwezig is.
Compatibiliteitsoverwegingen: LED-drivers en lasttypen
Dit is waar veel TRIAC-dimmerinstallaties misgaan.
TRIAC-dimmers vereisen LED-drivers die specifiek zijn ontworpen om fase-aangesneden signalen te accepteren, anders dimmen ze niet correct—of helemaal niet.
Belangrijkste punten voor compatibiliteit
- Gebruik fase-dimbare drivers: Controleer op “TRIAC-dimbare” of “fase-aangesneden compatibel” in de specificaties.
- Vermijd constante spanning-mismatches: Drivers moeten overeenkomen met de vereisten van het armatuur (CV vs. CC).
- Minimale belasting: Blijf boven het minimale wattage van de dimmer.
- Vermijd slimme lampen: Veel slimme LED's reageren niet goed op fasedimming.
Controleer altijd de datasheets—zowel voor de dimmer als de driver.

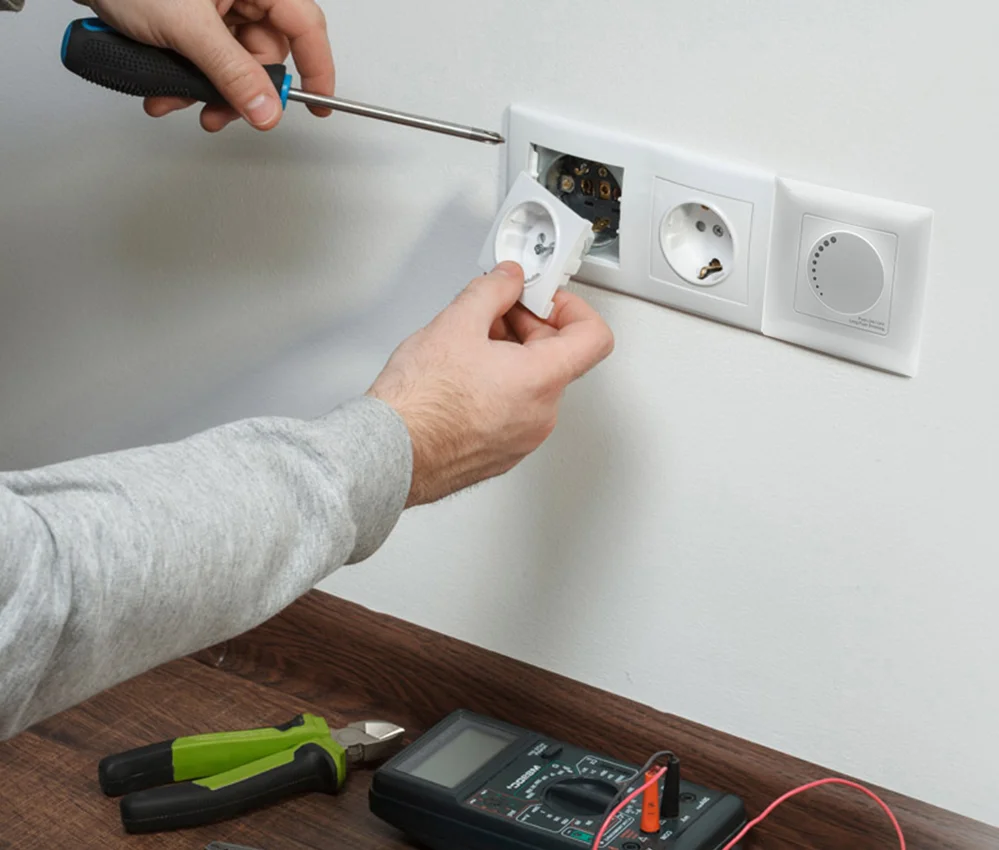

Installatierichtlijnen voor TRIAC-dimmers
Het installeren van een TRIAC-dimmer is eenvoudig, maar het is gemakkelijk om kleine details te verprutsen.
Om een TRIAC-dimmer veilig te installeren, schakel de stroom uit, controleer de bedradingsconfiguratie en zorg ervoor dat het belastingstype en wattage overeenkomen met de specificaties van de dimmer.
Basistappen
- Schakel de stroomonderbreker uit.
- Verwijder de bestaande wandschakelaar.
- Identificeer fase (spanning), belasting en nuldraden.
- Verbind de draden volgens de dimmerinstructies.
- Monteer de dimmer en bevestig de plaat.
- Herstel de stroom en test de werking.
Vermijd het combineren met een ventilator of inductieve belasting tenzij gespecificeerd.
Veelvoorkomende problemen en tips voor probleemoplossing
Zelfs een werkende TRIAC-dimmer kan problemen veroorzaken als het systeem niet correct is afgestemd.
Flikkeren, zoemen of geen reactie duidt vaak op incompatibiliteit tussen de dimmer en de LED-driver.
| Issue | Waarschijnlijke oorzaak |
|---|---|
| Flickering | Dimmer onder minimale belasting of slechte match |
| Buzzing | EMI van de driver, dimmer te klein |
| Licht gaat niet aan | Driver niet fase-dimbare |
| Ongelijkmatig dimmen | Incompatibele driver of dimmer van lage kwaliteit |
Test het systeem altijd met één licht voordat u opschaalt naar meerdere armaturen.
TRIAC vs. 0–10V vs. DALI: Een snelle vergelijking
Niet alle dimsystemen zijn hetzelfde. TRIAC is slechts één optie naast vele andere.
TRIAC is het beste voor basisresidentiële toepassingen, terwijl 0–10V en DALI betere prestaties en controle bieden voor moderne commerciële ruimtes.
| Voorzien zijn van | TRIAC | 0–10V | DALI |
|---|---|---|---|
| Regeltype | AC-faseaansnijding | Analoge spanning | Digitaal signaal |
| Benodigde draden | 2 (fase/belasting) | 2 extra laagspanning | Busgebaseerd netwerk |
| Kosten | Laag | Gemiddeld | High |
| Risico op flikkering | Medium-hoog | Laag | Zeer laag |
| Regelingsflexibiliteit | Laag | Gemiddeld | Hoog (scènes, groepen) |
Kies TRIAC bij het retrofitten van oude systemen of bij kleinschalige projecten.
Waarom kiezen voor BOQI TRIAC-dimmers: Prestaties, ondersteuning en flexibiliteit
Niet alle TRIAC-dimmers zijn gelijk—en wij hebben de onze ontworpen om aan de verwachtingen te overtreffen.
boqi's TRIAC-dimmers zijn gebouwd voor moderne LED-compatibiliteit, met vloeiend dimmen, hoge overspanningsbestendigheid en brede driverondersteuning.
Wat BOQI onderscheidt:
- Gecertificeerd voor wereldwijde markten (CE, EMC, LVD, RoHS, enz.)
- Diep dimmen tot 1% of lager
- Beschikbaar voor zowel leading als trailing edge
- OEM/ODM-maatwerk beschikbaar
- Uitstekend thermisch beheer voor een lange levensduur
Wij hebben honderden verlichtingsprojecten ondersteund met dimmers die gewoon werken—direct uit de doos.
Veelgestelde vragen over TRIAC-dimmingtechnologie
Kunnen TRIAC-dimmers worden gebruikt met LED's?
Ja, maar alleen met LED-drivers die zijn gemarkeerd als “TRIAC-dimbare” of “fase-afsnijding-compatibel”.”
Waarom flikkert mijn LED met een TRIAC-dimmer?
Het kan onder de minimale belasting liggen, of de dimmer en driver zijn incompatibel.
Wat is het verschil tussen TRIAC- en ELV-dimmers?
TRIAC is leading-edge (snijdt het begin van de golf af); ELV is trailing-edge (snijdt het einde af), beter voor LED's.
Heb ik een neutrale draad nodig?
Sommige TRIAC-dimmers vereisen een neutrale draad—raadpleeg de installatiehandleiding.
Conclusie
TRIAC-dimmers blijven een waardevol hulpmiddel voor betaalbaar, AC-gebaseerd dimmen—vooral wanneer ze worden gecombineerd met de juiste LED-drivers en worden gebruikt in retrofit- of residentiële toepassingen.
