O controle de iluminação pode parecer complexo e avassalador—especialmente quando você está gerenciando múltiplas zonas ou tentando sincronizar luzes com uma plataforma inteligente.
O DALI funciona em sistemas de LED de tensão constante enviando comandos digitais de dimerização para drivers compatíveis, permitindo controle preciso de brilho, agrupamento e automação através de uma interface padronizada de dois fios.
O DALI não é mais apenas para iluminação arquitetônica sofisticada. Está se tornando uma solução preferida até mesmo em projetos convencionais de fitas de LED. Neste guia, vou explicar como ele funciona em configurações de tensão constante e como nós, na BOQI, projetamos para ele.
Entendendo o DALI: Um Protocolo Digital de Controle de Iluminação?
A iluminação moderna precisa de mais do que apenas ligar e desligar. E se você pudesse programar ambientes, controlar grupos ou automatizar cenas com um único par de fios?
O DALI é um protocolo de comunicação digital bidirecional usado para controlar drivers e dimmers de LED. Ele permite endereçamento individual, agrupamento e configuração de cenas, tudo através de um único barramento de controle.
DALI em Ação
DALI (Interface de Iluminação Endereçável Digital) foi criado para padronizar o controle de iluminação entre diferentes fabricantes. Ele substituiu os sistemas analógicos 0-10V, que tinham muitas limitações em projetos de grande escala.
| Característica | Sistema 0-10V | Sistema DALI |
|---|---|---|
| Tipo de Controle | Tensão Analógica | Sinal Digital |
| Fiação | Um fio por canal | Barramento compartilhado de dois fios |
| Endereçamento individual | Não suportado | Suportado (até 64 dispositivos) |
| Feedback bidirecional | Não | Sim |
| Controle de cena e grupo | Limitado | Extenso |
DALI’O principal benefício é a flexibilidade. Você pode reconfigurar zonas sem religar, obter feedback dos drivers e integrar com sistemas de gerenciamento de edifícios. Isso é crucial ao controlar múltiplas zonas de luz de tensão constante, como em aplicações de fitas de LED.
O Que É um Sistema de LED de Tensão Constante?
Ao trabalhar com fitas de LED, você frequentemente ouvirá termos como 12V, 24V e “tensão constante”. Mas o que exatamente isso significa?
Um sistema de LED de tensão constante fornece uma tensão de saída fixa (ex.: 12V ou 24V), e os LEDs são projetados para operar nessa tensão específica. O driver controla a corrente indiretamente, geralmente usando PWM.
Componentes de uma Configuração de LED de Tensão Constante
Sistemas de tensão constante (CV) são especialmente comuns em fitas de LED e luminárias lineares. Veja o que compõe o sistema:
Componentes Típicos do Sistema
| Componente | Função |
|---|---|
| Driver de Tensão Constante | Fornece tensão fixa (12V/24V) |
| Fita de LED | Aceita entrada de tensão fixa, corrente limitada internamente |
| Controle de Dimming | Regula o brilho (geralmente via PWM) |
| Controlador (opcional) | Interface para controle manual ou remoto |
Isso é diferente de sistemas de corrente constante (CC), onde o driver regula a corrente diretamente e a tensão pode variar. Sistemas CV são ideais para fitas de LED mais longas, onde os LEDs são conectados em paralelo.
Como o DALI Interage com Drivers de Tensão Constante?
Você pode se perguntar: como um protocolo digital como DALI realmente se comunica com um driver de 12V ou 24V?
O DALI interage com drivers de tensão constante enviando comandos digitais para um driver compatível com DALI, que então ajusta a saída via PWM para controlar o brilho do LED.
Detalhando a Conexão
Conexão do Barramento DALI
Uma linha DALI transporta dados através de um barramento de dois fios. Esse barramento conecta todos os drivers, independentemente de serem de tensão constante ou corrente constante.
MCU Interno do Driver
O driver DALI possui um microcontrolador que decodifica comandos DALI. Ele lê instruções como nível de brilho ou ID de cena.
Saída de Dimerização PWM
Em sistemas CV, o driver mantém uma tensão de saída estável, mas ajusta o brilho modulando a largura dos pulsos de tensão (PWM).
| Etapa | Ação |
|---|---|
| 1 | Sinal DALI enviado do controlador |
| 2 | MCU do driver decodifica o comando |
| 3 | Driver ajusta o ciclo de trabalho do PWM |
| 4 | O brilho da fita de LED muda |
Como o DALI é endereçável, múltiplos drivers podem ser controlados individualmente ou em grupo—mesmo que compartilhem a mesma fonte de alimentação.
Mecanismo de Dimerização: Como o DALI Regula a Tensão de Saída?
O escurecimento tradicional reduz a tensão, mas isso não funciona bem com fitas de LED. Então, como o DALI lida com o escurecimento em configurações de tensão constante?
O DALI não ajusta a tensão em si. Em vez disso, ele usa o driver para variar o ciclo de trabalho do PWM enquanto mantém a tensão constante, o que efetivamente escurece a saída do LED.
Entendendo o PWM na Dimerização DALI
Modulação por largura de pulso (PWM) é o mecanismo-chave para escurecimento em sistemas de tensão constante. Veja como funciona:
Conceitos-Chave
- Tensão fixa: Sempre 12V ou 24V
- Ciclo de trabalho variável: Percentual de tempo em que a tensão está LIGADA durante cada ciclo
- Brilho percebido: Ciclo de trabalho menor = brilho menor
Exemplo de Tabela PWM
| Ciclo de trabalho (%) | Nível de brilho do LED (%) |
|---|---|
| 100% | 100% (brilho total) |
| 75% | 75% |
| 50% | 50% |
| 10% | 10% |
| 0% | DESLIGADO |
Isso permite escurecimento suave sem cintilação. O sinal DALI informa ao driver qual nível de escurecimento é necessário, e o driver atualiza a saída PWM de acordo.

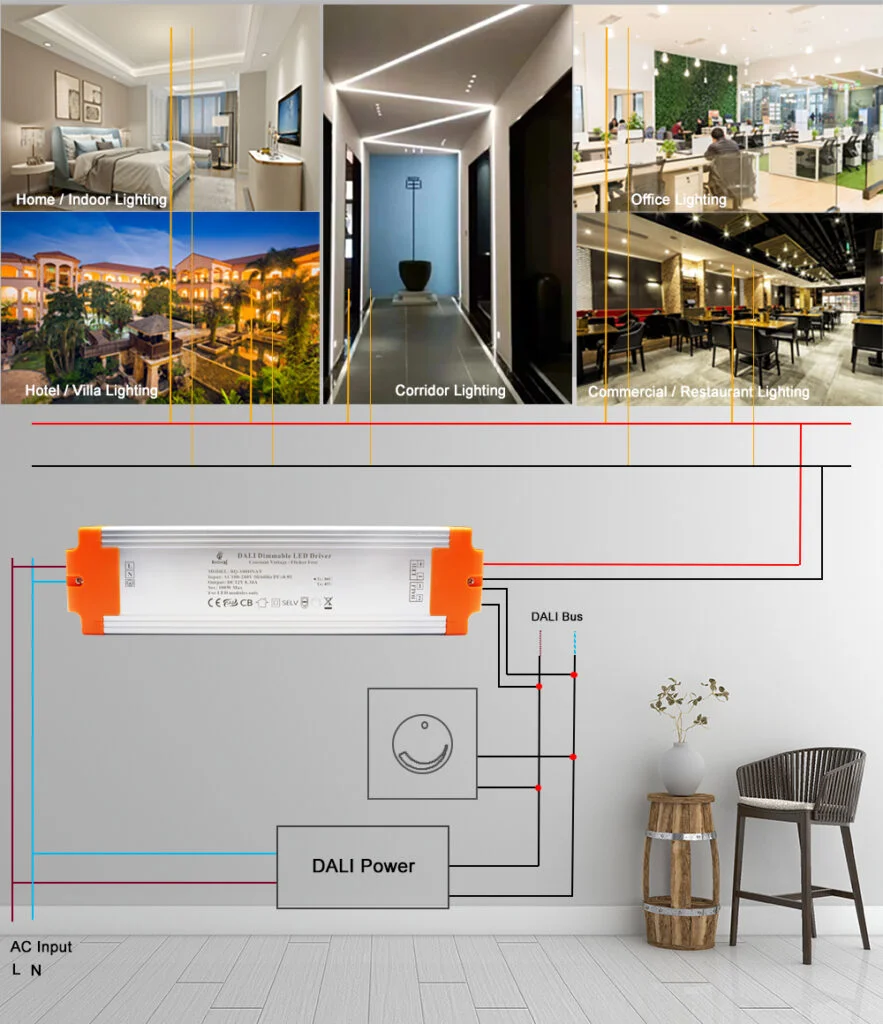

Diagrama de Fiação Típico de uma Configuração DALI de Tensão Constante?
Uma pergunta comum que recebemos é: como é a fiação para um sistema de LED CV controlado por DALI?
Um diagrama de fiação padrão de tensão constante DALI inclui uma fonte de alimentação, um driver CV compatível com DALI, barramento DALI e a fita de LED. Todos os dispositivos compartilham a mesma linha DALI.
Layout da Fiação
Componentes:
- Entrada de Alimentação CA
- Controlador principal DALI
- Barramento DALI (DA+, DA-)
- Driver CV DALI (12V/24V)
- Carga de Fita LED
Tabela de Exemplo do Diagrama de Fiação
| Tipo de Fio | Conecta a |
|---|---|
| Linha/Neutro CA | Entrada CA do Driver |
| DALI DA+, DA- | Controlador DALI ↔ Driver |
| Saída V+/V- | Driver ↔ Fita LED |
Não é necessário múltiplos fios de dimerização ou linhas de controle analógicas. O barramento DALI gerencia toda a comunicação e agrupamento por meio de dois fios simples.
Cenários de Aplicação: Casos de Uso Ideais para Sistemas DALI + Tensão Constante?
Onde essa configuração realmente se destaca? Quem mais se beneficia dessa combinação?
Sistemas DALI e de tensão constante são ideais para ambientes que exigem iluminação dinâmica, controle por zona ou automação—como hotéis, lojas de varejo e museus.
Exemplos do Mundo Real
Hotéis
No setor de hospitalidade, o clima da iluminação é tudo. O DALI permite a criação de cenas para saguões, quartos de hóspedes e corredores com controle centralizado.
Shopping Centers
A iluminação de shoppings exige ajustes temporizados, iluminação de destaque e agrupamento por área. A programabilidade do DALI é uma combinação perfeita.
Museus e Galerias
O DALI permite dimerização fina de fitas LED para destacar obras de arte sem brilho ou sombras agressivas.
Escritórios e Salas de Reunião
Configurações DALI-CV funcionam bem em sistemas de iluminação linear, permitindo ajuste de brilho com base nos níveis de luz natural ou ocupação.
Benefícios do Uso de DALI em Sistemas de Tensão Constante?
Por que escolher esta solução em vez de configurações tradicionais?
Os sistemas DALI + CV oferecem controle preciso, agrupamento flexível, diagnóstico remoto e integração com plataformas inteligentes—sem adicionar complexidade de fiação.
Detalhamento dos Benefícios
| Benefício | Descrição |
|---|---|
| Controle Escalável | Adicione ou altere zonas sem refazer a fiação |
| Alta Compatibilidade | Funciona com a maioria das plataformas de automação |
| Confiabilidade Digital | Sem degradação de sinal como na dimerização analógica |
| Suporte a Cenas e Programações | Personalize por horário, evento ou ocupação |
| Economia de Energia | Automatize a dimerização com base no uso ou na luz do dia |
| Menos Fios Necessários | Apenas dois fios para todos os sinais de controle |
Especialmente em espaços grandes ou dinâmicos, isso faz uma enorme diferença em custo e flexibilidade.
Linha de Drivers DALI de Tensão Constante da BOQI?
Então, o que a BOQI oferece nesse segmento? Muito mais do que apenas drivers básicos.
Na boqi, fornecemos uma linha completa de drivers de tensão constante DALI, incluindo modelos de 12V e 24V, com potências de 30W a 240W, e certificações como CE, RoHS e DALI-2.
Destaques do Produto
| Série do Modelo | Tensão | Faixa de Potência | Certificação | Interface |
|---|---|---|---|---|
| Série DNPV | 12V / 24V | 20W–75W | CE, SAA, RoHS | Dimerização DALI |
| Série DNAV | 12V / 24V | 75W–240W | CE, SAA, RoHS | Dimerização DALI |
Nossos produtos são testados em aplicações do mundo real. Nós os projetamos com tolerância rigorosa, alto FP (fator de potência) e consumo de energia em standby ultrabaixo.
Dicas de Integração: Garantindo Compatibilidade e Operação Suave?
Muitos usuários enfrentam problemas de cintilação ou perda de controle. Como podemos evitar esses problemas?
Garanta que todos os dispositivos suportem DALI-2, correspondam às especificações de tensão e potência e sigam as regras corretas de fiação e endereçamento para evitar problemas de compatibilidade.
Problemas Comuns e Soluções
Tensão Incompatível
Verifique novamente se as fitas de LED são classificadas para a mesma tensão do driver.
Sobrecarga
Sempre deixe pelo menos 10% de margem nos cálculos de potência.
Conflitos de Endereço
Evite endereços duplicados no barramento DALI. Use uma ferramenta de comissionamento DALI.
Controlador Incompatível
Use apenas controladores DALI-2 certificados para compatibilidade total.
Erros de Fiação
Use a polaridade correta para as linhas do barramento DALI (DA+, DA-). Evite interferência de sinal.
Seguir essas dicas garante uma experiência perfeita—sem cintilação, sem queda de sinal.
Por Que a boqi é Confiável para Soluções de Dimerização Inteligente?
Existem muitos fornecedores por aí. Por que escolher a nós?
A boqi é confiável porque oferecemos drivers de dimerização DALI confiáveis e totalmente certificados, com suporte ágil e profundo conhecimento técnico em sistemas de dimerização LED.
Começamos do chão de fábrica. Entendemos o que funciona na produção e no campo. É por isso que clientes de mais de 30 países contam conosco para soluções de iluminação inteligente confiáveis—especialmente quando se trata de DALI em sistemas de tensão constante.
Conclusão
DALI e sistemas de tensão constante tornam a dimerização avançada simples, confiável e escalável—especialmente com o parceiro certo como a boqi.
