Projetos de iluminação LED podem rapidamente se complicar quando se trata de escolher o driver certo. Muitas pessoas confundem drivers de corrente constante e tensão constante—e ainda mais pessoas não têm clareza sobre como funciona o dimming 0–10V.

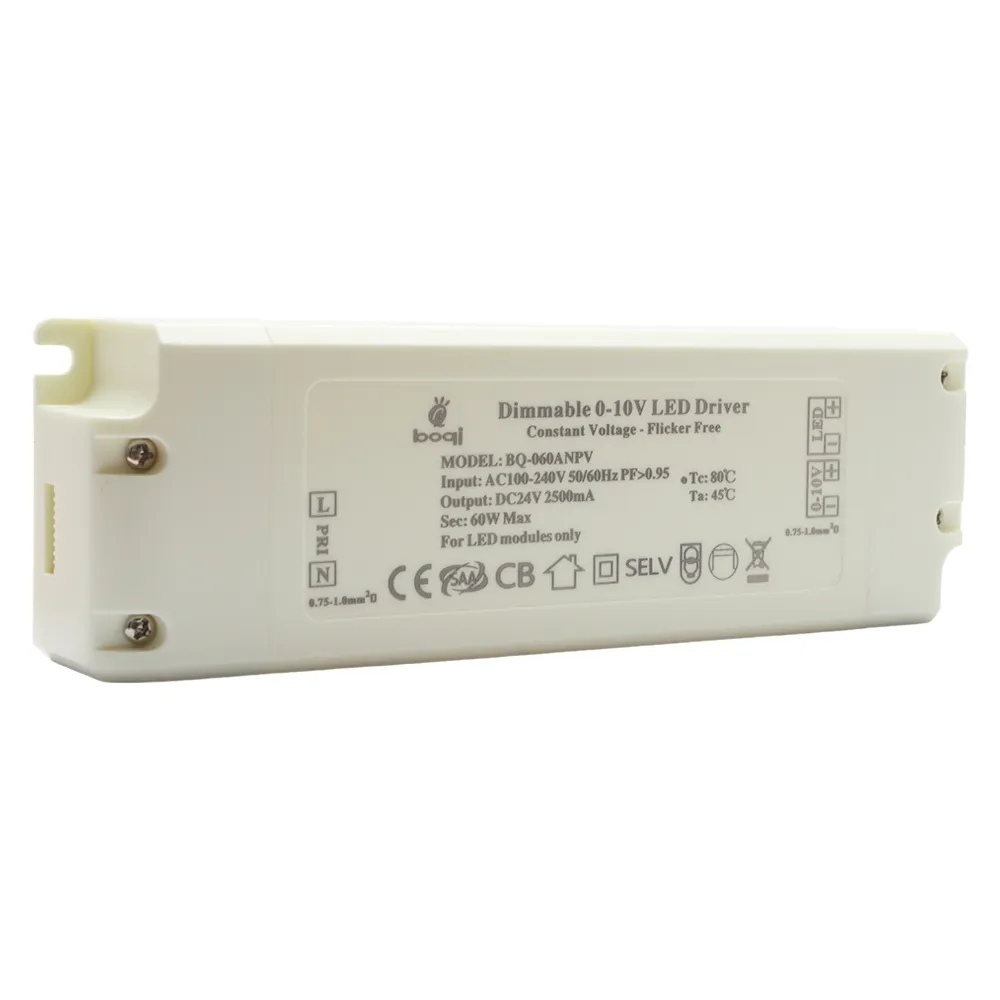

Um driver de LED de tensão constante 0–10V fornece uma tensão de saída DC fixa e usa um sinal analógico de 0–10V para controlar o dimming. É ideal para aplicações como fitas de LED ou iluminação de sinalização.
Muitos profissionais de iluminação ficam com o que já conhecem, mas entender como esse driver funciona pode abrir portas para um melhor design de sistema, solução de problemas mais fácil e uma seleção de produtos mais inteligente. Vamos nos aprofundar.
Definição e principais características que o diferenciam dos drivers de corrente constante?
Se você está na indústria de LED há tempo suficiente, provavelmente já encontrou drivers de tensão constante (CV) e corrente constante (CC)—mas muitos ainda os confundem.
Drivers de tensão constante 0–10V fornecem uma tensão de saída estável (como 12V ou 24V), ao contrário dos drivers de corrente constante, que regulam a corrente que vai para os LEDs.
Qual é a diferença real?
| Característica | Driver de Tensão Constante | Driver de Corrente Constante |
|---|---|---|
| Tipo de saída | Tensão fixa (ex.: 12V) | Corrente fixa (ex.: 350mA) |
| Inscrição | Fitas de LED, sinalização | COBs, downlights, painéis |
| Integração de dimming | 0–10V, PWM | 0–10V, TRIAC, DALI, etc. |
| Flexibilidade de design | Alta | Moderado |
| Precisa de resistor/CI no LED? | Sim | Não |
Drivers CV são a escolha ideal quando os LEDs são projetados para aceitar uma tensão fixa. Normalmente, esses LEDs vêm com resistores internos ou reguladores de corrente constante.
Isso significa que você pode alimentar vários dispositivos em paralelo, o que torna os drivers CV mais escaláveis em alguns cenários.
Entendendo o Protocolo de Dimming 0–10V?
Você pode ter ouvido falar sobre dimming 0–10V, mas poucos entendem como o controle analógico realmente funciona nos bastidores.
O protocolo de dimming 0–10V usa um sinal analógico de baixa tensão (0 a 10 volts) para ajustar o nível de brilho do LED do mínimo até a saída total.
Como funciona?
O driver possui um par de fios de dimerização—geralmente roxo (+10V) e cinza (retorno)—que leem a tensão de controle enviada por um dimerizador ou sistema de controle.
| Tensão de Controle | Saída de Luz |
|---|---|
| 10V | 100% (brilho total) |
| 5V | 50% |
| 1V | ~10% (alguns drivers operam em níveis mais baixos) |
| 0V | Mínimo ou desligado |
Este método de dimerização é completamente separado das linhas de alimentação CA ou CC. É isso que o torna tão estável e livre de interferências em comparação com outros métodos, como a dimerização por corte de fase.
Como Operam os Drivers de LED de Tensão Constante 0–10V?
Para entender completamente o que acontece dentro do driver, precisamos ir passo a passo—da entrada de energia à saída de dimerização.
Um driver de LED de tensão constante 0–10V converte CA em tensão CC estável e ajusta o brilho da saída com base em um sinal analógico de 0–10V.
Análise passo a passo:
- Conversão de CA para CC
- A entrada de rede CA (geralmente 100–277V) é retificada e filtrada em CC.
- Uma fonte de alimentação chaveada regula isso em uma tensão CC estável (ex.: 24V).
2. Controle de Saída CC
- O driver possui um circuito de regulação de energia para manter uma saída de tensão consistente, mesmo com condições de carga variáveis.
3. Entrada de Sinal de Dimerização
- O sinal de 0–10V é lido através de um optoacoplador ou circuito comparador.
- Ele traduz a tensão analógica em um sinal PWM ou ajusta o loop de corrente CC, dependendo do método de dimerização do driver.
4. Ajuste de Brilho
- O driver ajusta a corrente de saída (mantendo a tensão constante) para corresponder ao nível de dimerização.
5. Loop de Realimentação
- Um sistema de realimentação garante que a resposta de dimerização seja suave e linear—ou logarítmica, dependendo do projeto.
Essa simplicidade é o motivo pelo qual muitos engenheiros adoram usar drivers CV 0–10V em projetos de iluminação modulares e escaláveis.
Aplicações Típicas em Sistemas de Iluminação LED?
Escolher a aplicação certa determina o sucesso ou o fracasso de um driver. Drivers CV 0–10V não são para tudo—mas se destacam em algumas áreas.
Esses drivers são comumente usados em fitas de LED, sinalização, iluminação de armários e sistemas arquitetônicos que utilizam módulos de LED pré-regulados.
Casos de Uso Ideais
| Tipo de Aplicação | Por Que se Adequa aos Drivers CV 0–10V |
|---|---|
| Iluminação de displays de varejo | Dimerização suave, configuração fácil |
| Sistemas de sinalização LED | Tensão fixa, layout escalável |
| Iluminação de sancas e destaque | Configurações de carga flexíveis |
| Iluminação sob armários | Compacto, baixo calor |
| Arquitetura externa | Versões de alta potência disponíveis |
Em meus projetos, frequentemente recomendo drivers CV quando o sistema de iluminação é construído com fitas ou barras de LED pré-montadas. Eles geralmente incluem resistores ou ICs internos, tornando desnecessário o uso de corrente constante.
Além disso, essas instalações frequentemente exigem longos cabos, que os drivers CV lidam melhor do que os drivers CC.
Componentes Principais e Design de Circuito?
Você não precisa ser um engenheiro eletricista para entender os principais componentes dentro de um driver de LED CV 0–10V—mas um pouco de conhecimento ajuda muito.
O driver contém seções principais para retificação, regulação de tensão, processamento de sinal de dimerização e controle de saída. Cada seção garante operação segura e estável.
Análise Técnica
1. Estágio de Entrada
- Filtro EMI
- Retificador de ponte
- Capacitor de bulk
2. Conversão de Energia
- Controlador de comutação (chip PWM ou PFC)
- Transformador ou indutor (para isolamento)
- Retificador de saída e capacitor de suavização
3. Circuito de Controle de Dimerização
- Comparador analógico ou ADC
- Circuito de isolamento (ex.: optoacoplador)
- Controlador de dimerização (modifica o ciclo de trabalho PWM ou o loop de saída)
4. Estágio de saída
- Detecção de tensão
- Proteção contra sobretensão/sobrecorrente
- Loop de realimentação
Essa arquitetura modular ajuda fabricantes como nós, da BOQI, a oferecer soluções padronizadas e personalizadas para diferentes níveis de potência e formatos.
Compatibilidade com Dimmers e Controles?
A dimerização não acontece isoladamente. Até o melhor driver precisa do sistema de controle certo para operar suavemente.
Um driver de tensão constante 0–10V funciona melhor quando combinado com dimmers analógicos compatíveis que emitem sinais DC de 0–10V.
O Que Verificar Antes de Parear:
| Fator de compatibilidade | Por Que Importa |
|---|---|
| Tipo de sinal de controle | Deve ser analógico, não PWM ou DALI |
| Afundamento vs. fonte (sinking vs. sourcing) | O driver deve corresponder ao tipo de sinal de controle |
| Nível mínimo de dimerização | Alguns drivers não dimerizam até 0V |
| Configuração de fiação | Mantenha os fios de dimerização isolados |
Alguns dimmers fornecem tensão, outros a afundam. A maioria dos drivers de tensão constante (CV) é projetada para dimmers do tipo afundamento—onde o dimmer atua como um resistor variável.
Sempre recomendo testar dimmers com seu driver antes da implantação em larga escala, especialmente em projetos de iluminação comercial.
Vantagens de Usar Drivers de Tensão Constante 0–10V?
Todos queremos sistemas de iluminação eficientes, escaláveis e fáceis de manter. É nisso que esses drivers se destacam.
Drivers de tensão constante 0–10V oferecem excelente desempenho de dimerização, ampla compatibilidade de sistema e estrutura de fiação simples.
Por Que Eu os Prefiro
- Dimming Suave
O sinal analógico garante dimerização gradual sem cintilação ou degraus. - Flexibilidade do sistema
Ideal para configurações de fitas de LED que exigem fiação em paralelo. - Facilidade de integração
Amplamente compatível com dimmers de terceiros e sistemas de automação. - Alta eficiência
Especialmente em modelos de maior potência (100W–300W), esses drivers oferecem eficiência de 88–92%. - Custo-Benefício
Em comparação com protocolos digitais como DALI, o 0–10V é muito mais acessível.
Desafios Comuns e Como Superá-los?
Até bons drivers podem enfrentar problemas. Se você já usou esses produtos em projetos reais, provavelmente encontrou cintilação ou quedas de tensão.
Problemas como cintilação, interferência de sinal ou queda de tensão em longas distâncias podem ocorrer—mas a maioria é fácil de resolver com fiação correta e boa seleção de produto.
Problemas Comuns
| Problema | Causa | Solução |
|---|---|---|
| Cintilação | Interferência ou dimmer de baixa qualidade | Use cabo blindado e dimmer de qualidade |
| Queda de tensão | Cabos DC longos | Use fio mais grosso e divida os trechos |
| Falha no desligamento total (dim-to-off) | Driver não suporta dimerização até 0V | Adicione relé ou interruptor |
| Dimerização inconsistente | Mistura de marcas | Use drivers e dimmers da mesma marca |
Por exemplo, um dos meus clientes usou cabo não blindado para as linhas de dimerização em uma instalação de loja de varejo de 30m. Resultado? Cintilação a cada poucos segundos. A troca para cabo de dimerização blindado resolveu o problema.
Escolhendo o Driver Certo para o Seu Projeto?
Não existe um driver único para todas as situações. É necessário combinar as especificações com cuidado—especialmente para fabricação em larga escala.
Ao selecionar um driver de tensão constante 0–10V, considere a tensão de saída, a potência total, a curva de dimerização, as certificações e o formato físico.
Parâmetros Principais a Verificar
| Parâmetro | Por Que É Importante |
|---|---|
| Tensão de saída | Deve corresponder à tensão do módulo de LED |
| Classificação de potência | Escolha 20% acima da carga |
| Faixa de dimerização | Verifique o nível mínimo de dimerização |
| Certificação | UL, CE, RoHS para conformidade |
| Classificação do invólucro | Classificação IP para uso externo |
| Tamanho e formato | Deve caber no alojamento da luminária |
Compradores como Jacky devem sempre solicitar amostras de teste aos fornecedores para validar na luminária real e verificar o comportamento térmico, a suavidade da dimerização e o desempenho EMI.
Por Que Escolher a BOQI como Seu Parceiro Confiável em Dimming?
Com centenas de opções no mercado, por que tantos profissionais trabalham conosco?
A BOQI oferece drivers de tensão constante 0–10V de alta qualidade com opções de personalização, suporte global rápido e profunda experiência técnica.
Entendemos suas necessidades de aplicação. Ajudamos clientes a expandir seus sistemas de iluminação em redes de varejo, hotéis e projetos arquitetônicos. Se você precisa de uma unidade à prova d'água de 30W ou uma versão industrial de 240W, nós a adaptaremos para você.
Oferecemos:
- Curvas de dimerização personalizadas
- Designs compactos para instalações apertadas
- Conformidade com CE, SAA, CB e RoHS
- Prototipagem rápida e produção em massa
- Suporte de engenharia do design à entrega
Conclusão
Drivers de LED de tensão constante 0–10V oferecem uma combinação poderosa de simplicidade, compatibilidade e desempenho—tornando-os uma escolha inteligente para sistemas de iluminação modernos.
